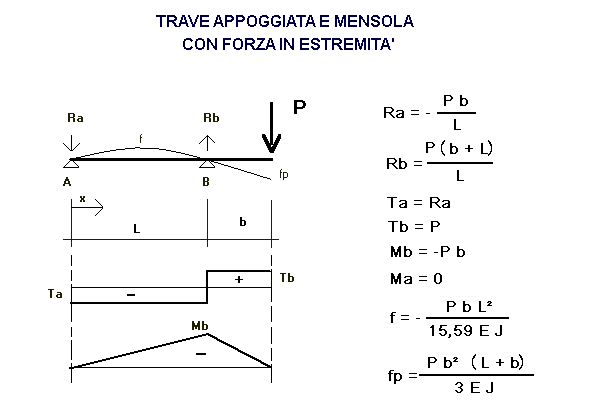

TRAVE APPOGGIATA E MENSOLA CON FORZA IN ESTREMITA'
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
P = carico applicato =	daN
L = lunghezza trave =	cm
b =	cm
J = momento inerzia =	cm4
W = modulo di resistenza =	cm³
E = modulo di elasticità =	daN/cm²
f ammissibile = L /	cm
Tensione ammissibile =	daN/cm²
RISULTATI
Ra = - P b/L =	daN
Rb = P(b + L)/L =	daN
Mb = - P b =	daNm
Ta = Ra =	daN
Tb = P =	daN
σ B = tensione riscontrata in B = Mb/W =	daN/cm²
f = - P b L² /15.59 E J = freccia riscontrata tra A-B =	cm
f ammissibile tra A-B =	cm
fp = P b ² (L + b)/3 E J = freccia riscontrata sotto P =	cm
f ammissibile sotto P =	cm
la f tra A-B è max quando x = 0.557 L =	cm
1 daN = 1 Kgf
