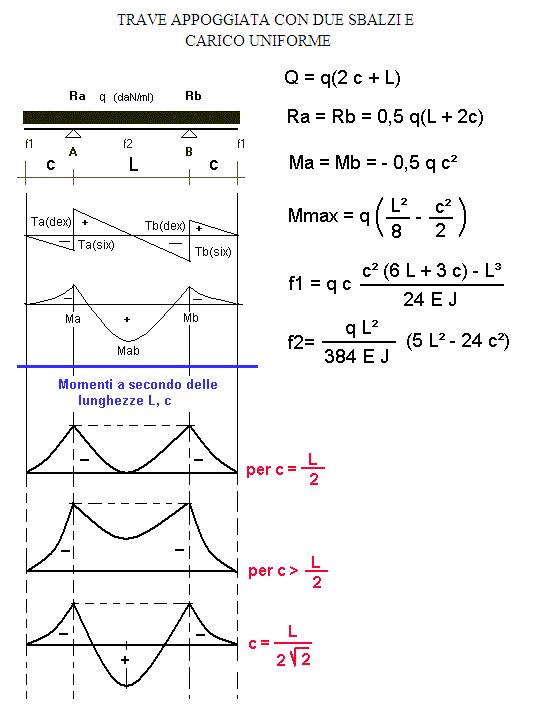

Calcolo Trave appoggiata con carico distribuito e 2 sbalzi uguali
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza =
cm
c = sbalzo =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cm³
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione ammissibile =
daN/cm²
RISULTATI
Q = q(2 c + L) =
daN
Ra = Rb = 0,5 q(L + 2c) = Reazioni
daN
Ta(six) =
daN
Ta(dex) =
daN
Tb(six) =
daN
Tb(dex) =
daN
Ma = Mb = - 0,5 q c² = Momento sugli appoggi
daNm
Mab = Momento in mezzeria
daNm
tensione riscontrata in A = B = Ma/W =
daN/cm²
tensione riscontrata in A-B = Mab/W =
daN/cm²
f1 = freccia riscontrata sullo sbalzo =
cm
freccia ammissibile sullo sbalzo =
cm
f2 = freccia riscontrata in mezzeria =
cm
freccia ammissibile in mezzeria =
cm
1 daN = 1 Kgf
