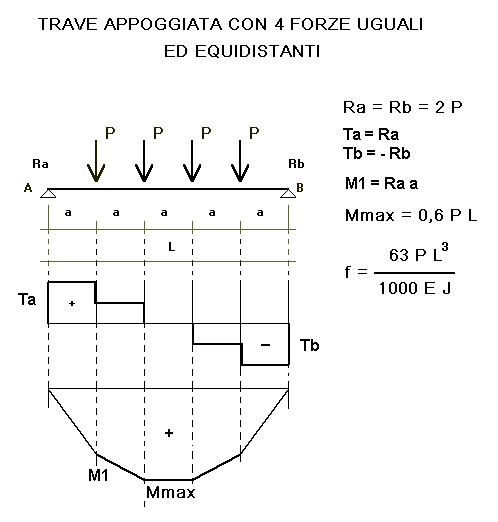

TRAVE APPOGGIATA CON QUATTRO FORZE EQUIDISTANTI
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
P = carico = daN
L = lunghezza trave = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

a = L/5 = cm
Ra = Rb = 2 P = daN
M1 = Ra a daNm
Mab = M2 = 0,6 P L = daNm
Ta = Ra = daN
Tb = -Ra daN
σ = tensione riscontrata = Mab/W = daN/cm²
f = freccia riscontrata = 63 P l³/1000 E J = cm
freccia ammissibile = cm
1 daN = 1 Kgf
