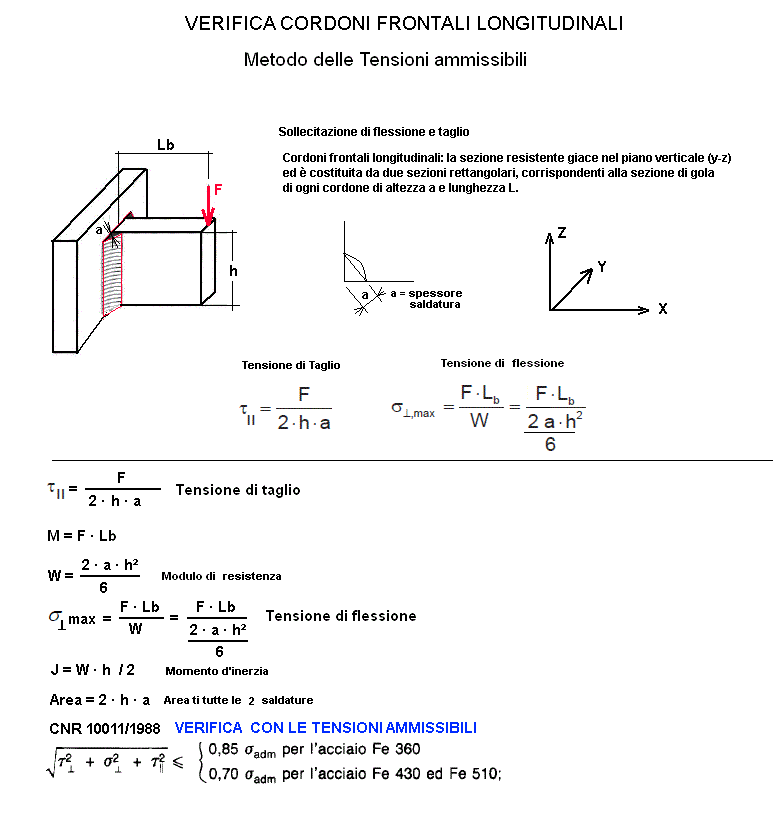

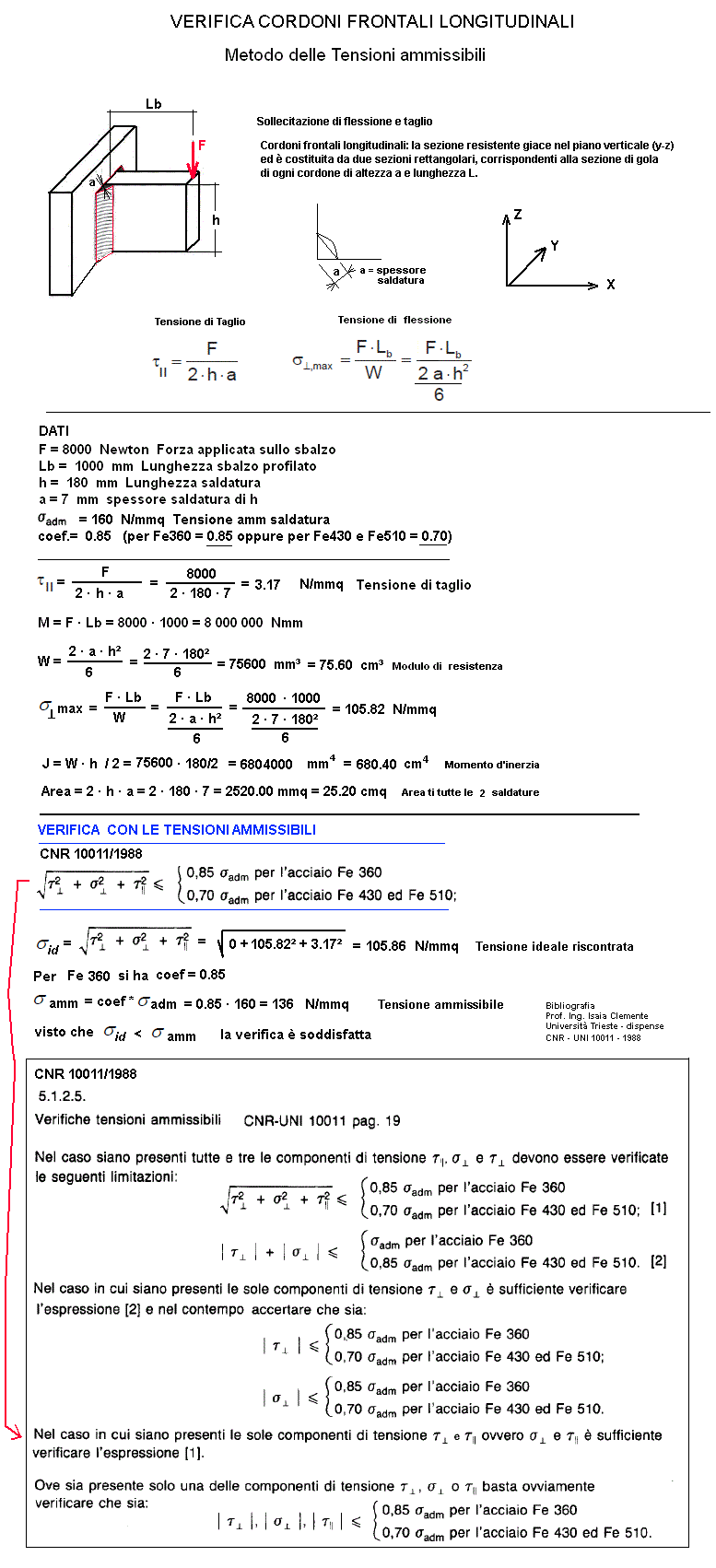

Verifica saldature cordoni frontali longitudinali

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
F = Forza applicata sullo sbalzo		Newton
Lb = Lunghezza sbalzo profilato		mm
h = Lunghezza saldatura		mm
a = spessore saldatura di h		mm
σ adm = Tensione amm saldatura		N/mmq
coef.= (per Fe360 = 0.85 oppure per Fe430 e Fe510 = 0.70)		coeff.----
RISULTATI
τ // = Tensione di taglio		N/mmq
σ T max = Tensione di flessione		N/mmq
W = modulo di resistenza saldatura		cm³
J = momento d'inerzia saldatura		cm4
Area = Area di tutte le saldature		cm²
VERIFICA	----
σ id. (<= σ amm.) = tensione ideale riscontrata		N/mmq
σ amm = tensione amm		N/mmq
1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
