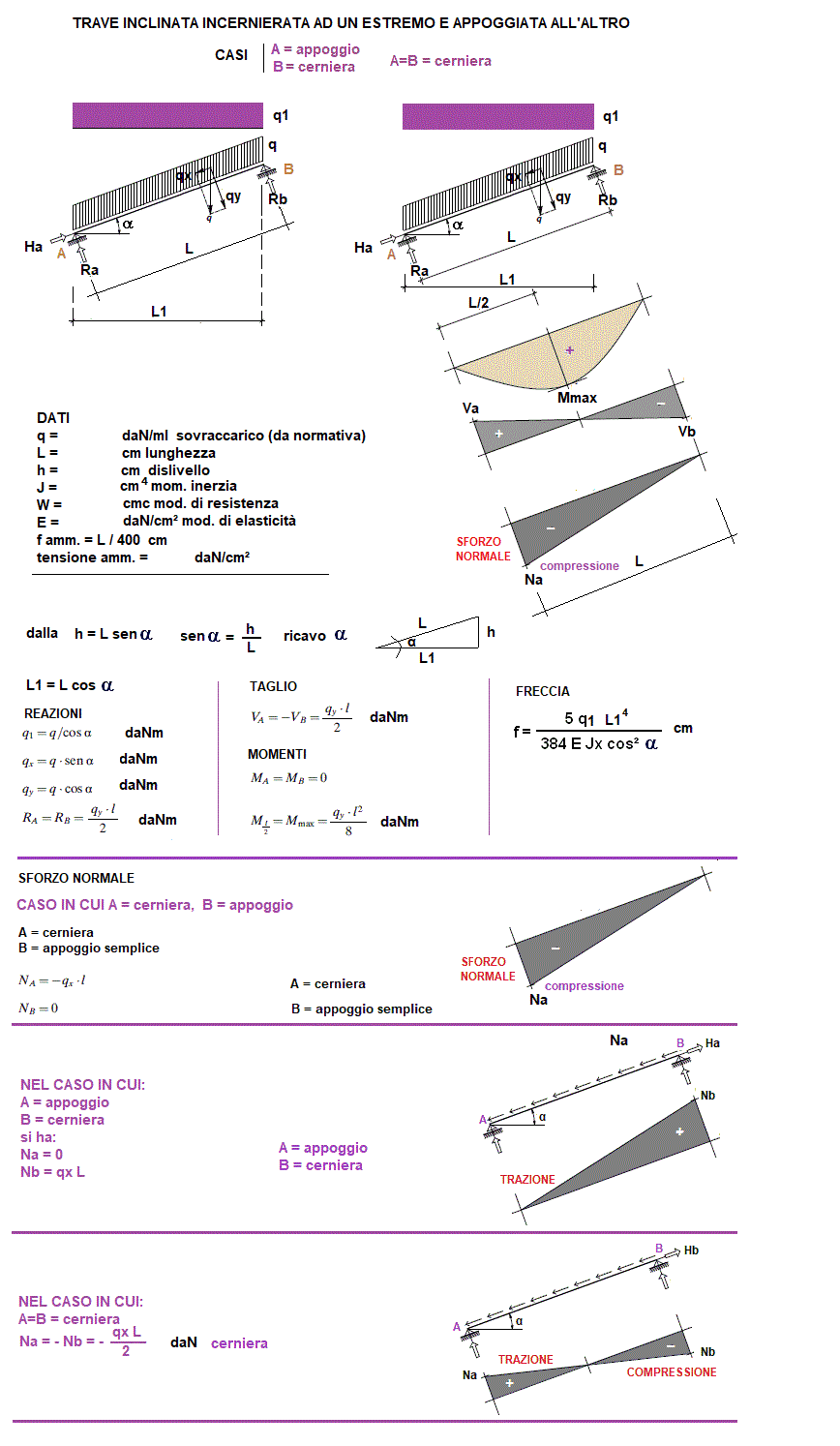

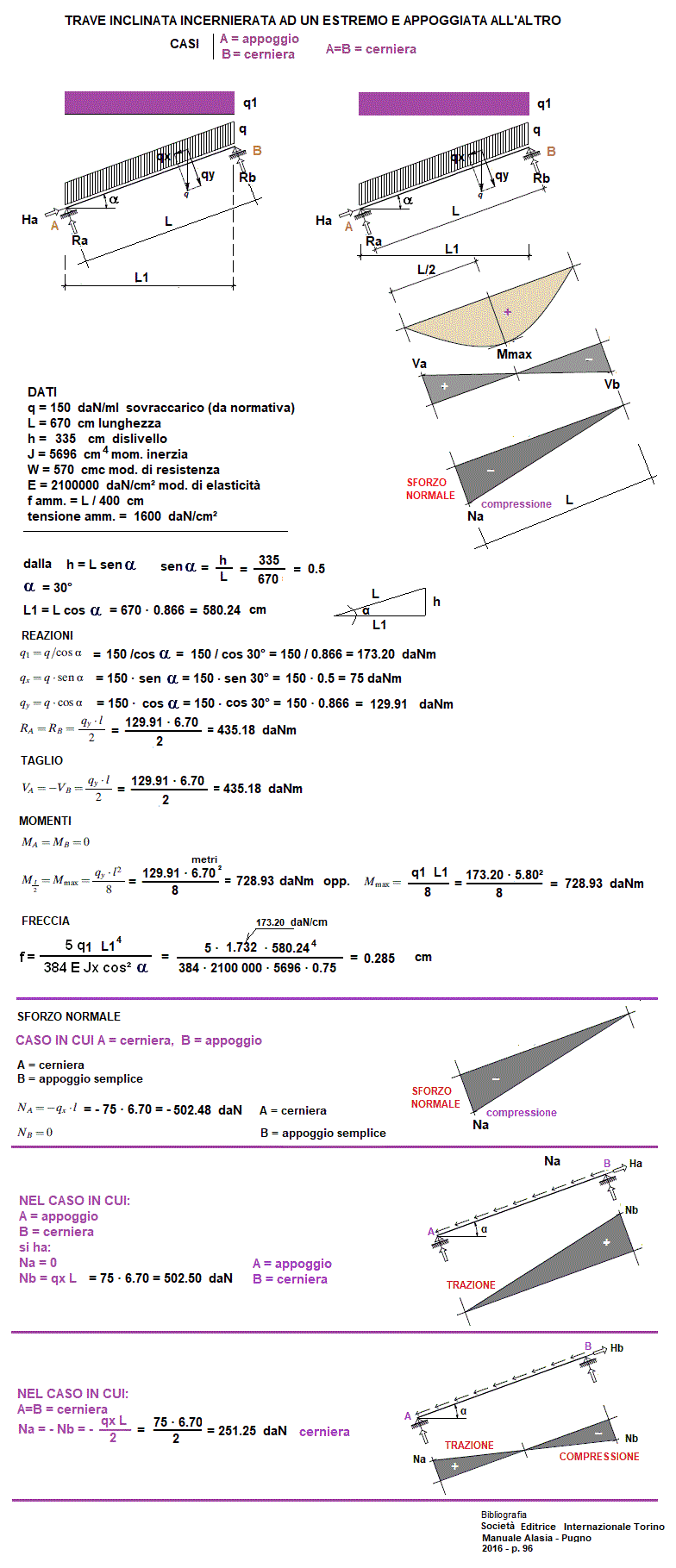

TRAVE INCLINATA INCERNIERATA E APPOGGIATA AGLI ESTREMI
Calcoli statici

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
q = p.p. + sovraccarico (da normativa)	daN/ml
L = lunghezza	cm
h = dislivello	cm
J = mom. inerzia	cm4
W = mod. di resistenza	cmc
E = mod. di elasticità	daN/cm²
f amm. = L /	cm
σ amm. = Tensione ammissibile	daN/cm²
RISULTATI
q1 =	daN/ml
qx =	daN/ml
qy =	daN/ml
α =	gradi
L1 =	cm
Ra = q L/2	daN
Rb = Ra	daN
Va = Taglio in A	daN
Vb = Taglio in B	daN
Na = Sforzo normale cerniera in A	daN
Nb = Sforzo normale appoggio semplice in B	daN
Mmax = qy L²/8 =	daNm
σ = Tensione riscontrata = Mmax/W =	daN/cm²
f = freccia riscontrata = 5 q1 L14/384 E J cos² a=	cm
freccia ammissibile =	cm
NEL CASO IN CUI: A = appoggio, B = cerniera
Na = 0	daN
Nb = qx · L = Sforzo normale	daN
NEL CASO IN CUI: A = cerniera, B = cerniera
Na = qx L / 2 = Sforzo normale	daN
Nb = - qx L / 2 = Sforzo normale	daN
1 daN = 1 Kgf
