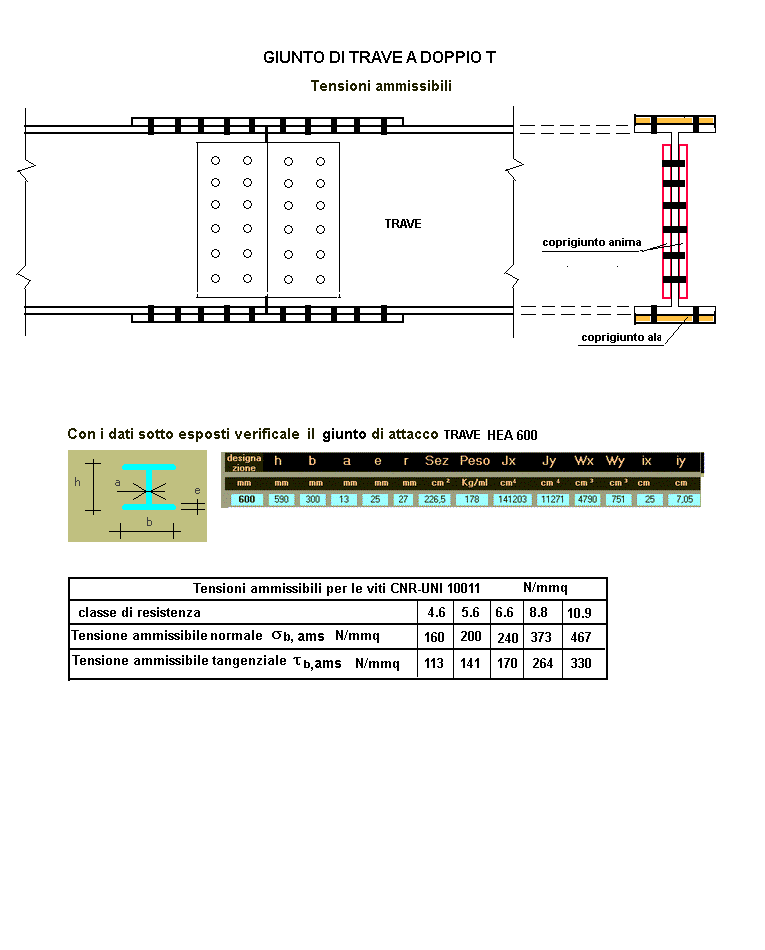

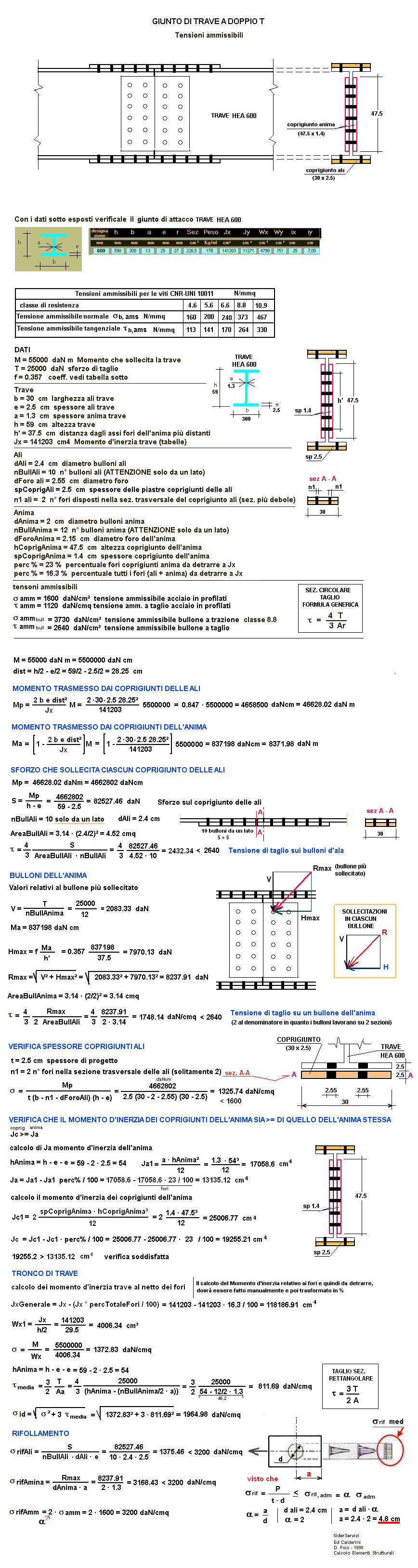

Giunto di trave a doppio T - trave
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare premere F5
M = Momento che sollecita la trave	daN m
T = sforzo di taglio	daN

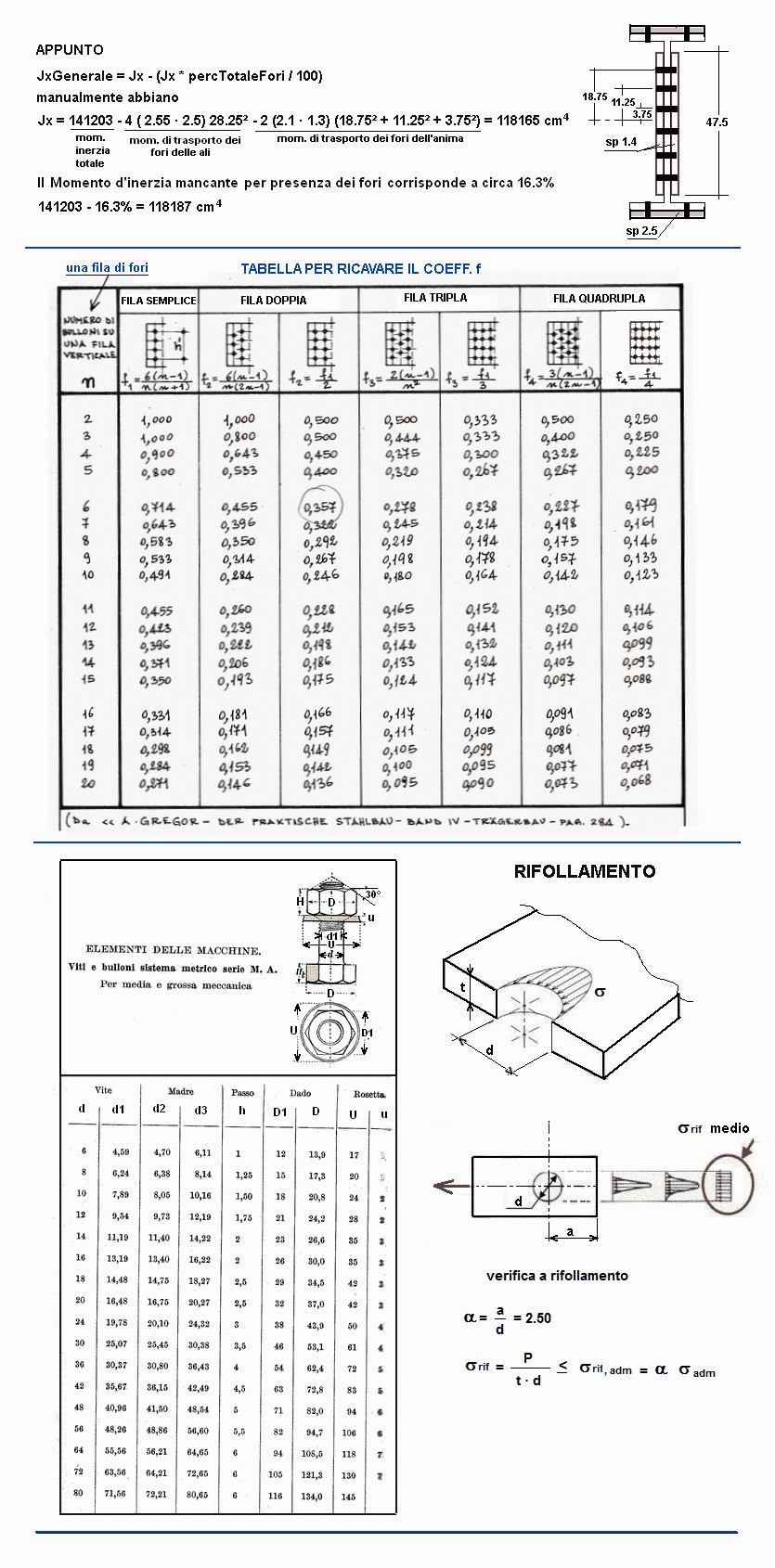

f = coeff. vedi tabella sotto	---
Trave
b = larghezza ali trave	cm
e = spessore ali trave	cm
a = spessore anima trave	cm
h = altezza trave	cm
h' = distanza dagli assi fori dell'anima più distanti	cm
Jx = Momento d'inerzia trave (tabelle)	cm4
Ali
dAli = diametro bulloni ali	cm
nBullAli = n° bulloni ali (ATTENZIONE solo da un lato)	---
dForo ali = diametro foro	cm
n1 ali = n° fori disposti nella sez. trasversale del coprigiunto ali (sez. più debole)	---
spCoprigAli = spessore delle piastre coprigiunti delle ali	cm
n1 = n° fori nella sezione trasversale delle ali (solitamente 2)	cm
Anima
dAnima = diametro bulloni anima	cm
nBullAnima = n° bulloni anima (ATTENZIONE solo da un lato)	---
dForoAnima = diametro foro dell'anima	cm
hCoprigAnima = altezza coprigiunto dell'anima	cm
spCoprigAnima = spessore coprigiunto dell'anima	cm
perc % = percentuale fori coprigiunti anima da detrarre a Jx	%
perc % = percentuale tutti i fori (ali + anima) da detrarre a Jx	%
tensoni amm.
σ amm = tensione ammissibile acciaio in profilati	daN/cm²
τ amm = tensione ammissibile a Taglio acciaio in profilati	daN/cm²
σ amm = tensione ammissibile bullone a trazione	daN/cm²
τ amm = tensione ammissibile bullone a taglio	daN/cm²
RISULTATI
Mp = Momento trasmesso dai coprigiunti delle ali	daN m
dist = h/2 - e/2 = distanza dall'asse della trave all'asse dell'ala	---
Ma = Momento trasmesso dai coprigiunti dell'anima	daN m
S = Sforzo che sollecita ciascun coprigiunto delle ali	daN
AreaBullAli	cmq
τ BullAli = Sforzo di taglio sui bulloni d'ala	daN/cmq
V = Sforzo verticale sul bullone più sollecitato dell'anima (vedi dis)	daN
Hmax = Sforzo orizzontale sul bullone più sollecitato	daN
Rmax = Risultante tra V e Hmax sul bullone più sollecitato	daN
AreaBullAnima	cmq
τ BullAnima	daN/cmq
JxAnima = momento d'inerzia dell'ANIMA al netto dei fori	cm4
JxCoprig = momento d'inerzia dei 2 COPRIGIUNTI anima al netto dei fori	cm4
JxGenerale = J generale al netto dei fori ALI + ANIMA	cm4
Wx1 = modulo di resistenza sezione trave	cm³
σ 1 = Tensione sezione trave	daN/cmq
τ Media = Tensione di taglio della sezione trave	daN/cmq
σ Ideale = Tensione sulla sezione trave	daN/cmq
σ RifAli = tensione di rifollamento bulloni ali	daN/cmq
σ RifAnima = tensione di rifollamento bullone più sollecitato	daN/cmq
σ RifAmm = tensione amm. di rifollamento (2 · σ amm) =	daN/cmq
σ Coprig Ali = tensione riscontrata sulle piastre coprigiunti ali =	daN/cmq
(1 daN = 1 Kgf)
