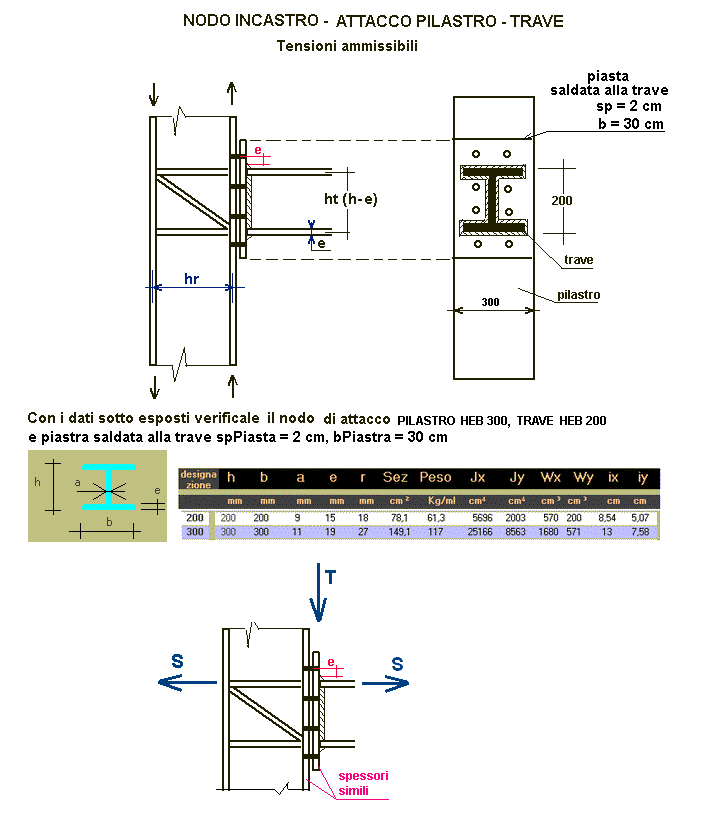

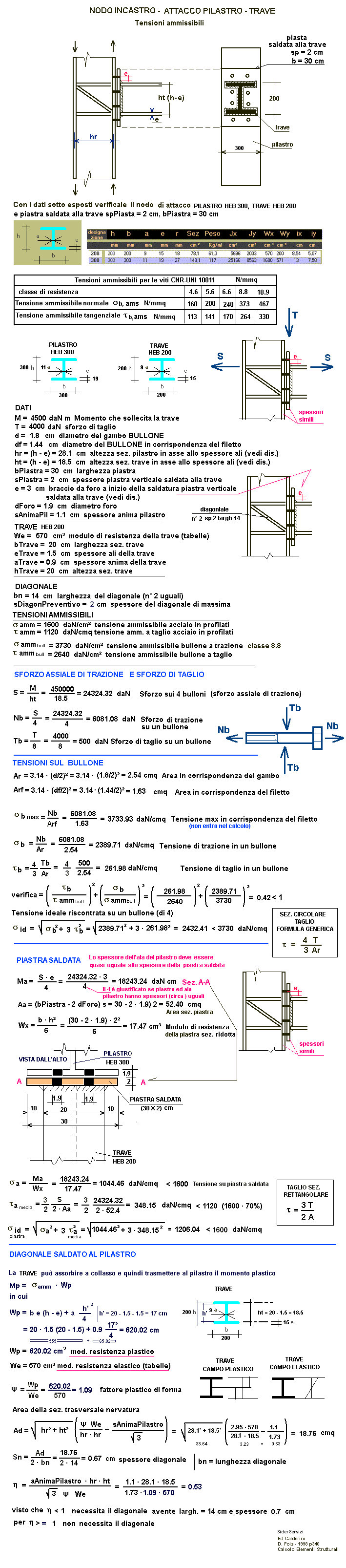

Verifica nodo incastro pilastro - trave
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare premere F5
M = Momento che sollecita la trave	daN m
T = sforzo di taglio	daN

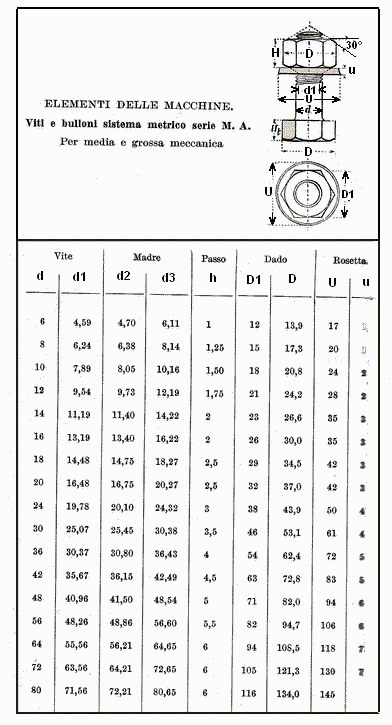

d = diametro del gambo BULLONE	cm
df = diametro del BULLONE in corrispondenza del filetto	cm
hr = (h - e) = altezza sez. pilastro in asse allo spessore ali (vedi dis.)	cm
ht = (h - e) = altezza sez. trave in asse allo spessore ali (vedi dis.)	cm
bPiastra = larghezza piastra verticale saldata alla trave	cm
spPiastra = spessore piastra verticale saldata alla trave	cm
e = braccio da foro a inizio della saldatura piastra verticale saldata alla trave (vedi dis.)	cm
dForo = diametro foro	cm
nb = n° bulloni in tiro	---
nbTot = n° bulloni totale	---
Pilasto
sAnimaPil = spessore anima pilastro	cm
Trave
We = modulo di resistenza della trave (tabelle)	cm³
bTrave = larghezza sez. trave	cm
eTrave = spessore ali della trave	cm
aTrave = spessore anima della trave	cm
hTrave = altezza sez. trave	cm
diagonale
bn = larghezza del diagonale (n° 2 uguali)	cm
sDiagonPreventivo = spessore del diagonale di massima	cm
tensoni amm.
σ amm = tensione ammissibile acciaio in profilati	daN/cm²
τ amm = tensione ammissibile a Taglio acciaio in profilati	daN/cm²
σ amm = tensione ammissibile bullone a trazione	daN/cm²
τ amm = tensione ammissibile bullone a taglio	daN/cm²
RISULTATI
S = sforzo sulle ali della trave prodotto da M	daN
Nb = Sforzo di trazione su un bullone	daN
Tb = Sforzo di taglio su un bullone	daN
Ar = area bullone in corrispondenza del gambo	cm²
Arf = area bullone in corrispondenza del filetto	cm²
σ bMax = Tensione max (sez. filetto)(non entra nel calcolo)	daN/cmq
σ b = Tensione di trazione bullone	daN/cmq
τ b = Tensione di taglio bullone	daN/cmq
verifica < 1	---
σ ideale = Tensione ideale riscontrata sul bullone	daN/cm²
Ma = momento che sollecita la piastra verticale saldata alla trave	daN cm
Aa = area piastra saldata	cm²
Wx = modulo di resistenza piastra saldata	cm³
σ Piastra = Tensione sulla piastra saldata	daN/cmq
τ media = Tensione di taglio sulla piastra saldata	daN/cm²
σ ideale piastra = Tensione ideale riscontrata sulla piastra saldata	daN/cm²
Wp = modulo di resistenza plastico della trave	cm³
ψ = Wp / We = fattore plastico di forma	---
Ad = area sez. trasversale del diagonale che assicura l'unione	cm²
Sn = spessore minimo del diagonale	cm
η eta = (NOTA: Per η >=1 non c'è la necessità del diagonale --- Per η <1 mettere il diagonale)	---
(1 daN = 1 Kgf)
