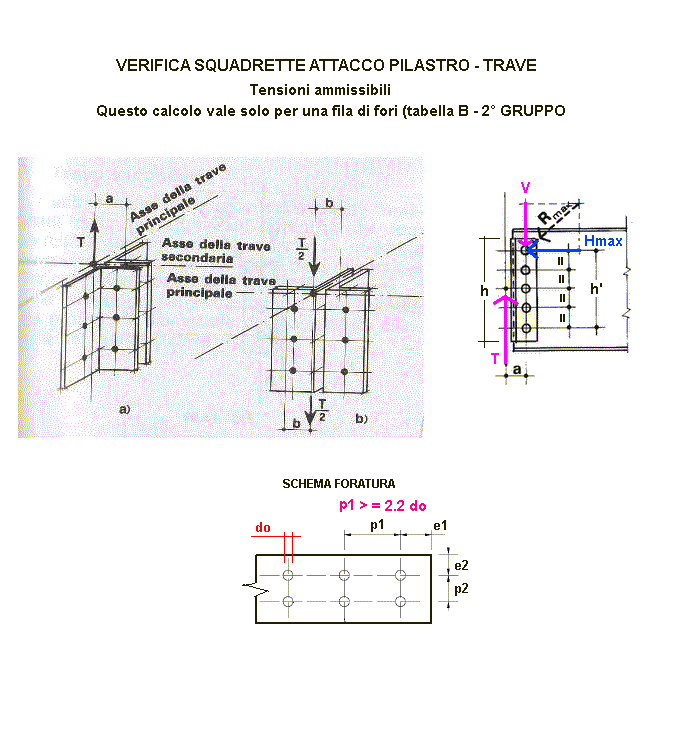

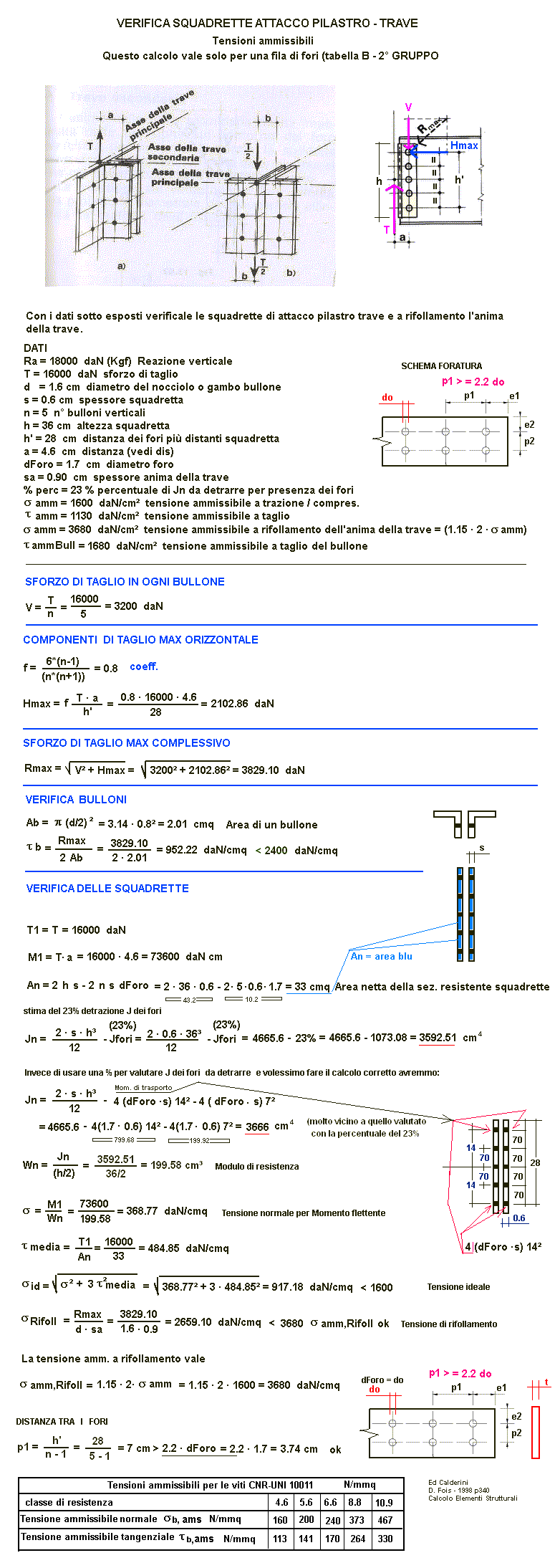

Verifica squadrette per collegamento pilastro - trave
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

 Per i decimali mettere il punto
Per azzerare premere F5
Ra = Reazione verticale daN (Kgf)
T = sforzo di taglio daN
d = diametro del nocciolo o gambo bullone cm
s = spessore squadretta cm
n = n° bulloni verticali ---
h = altezza squadretta cm
h' = distanza dei fori più distanti squadretta cm
a = distanza (vedi dis) cm
dForo = diametro foro cm
sa = spessore anima della trave cm
% perc = percentuale di Jn da detrarre
per presenza dei fori (circa 23%) 		%
σ amm = tensione ammissibile a trazione / compres. daN/cm²
τ amm = tensione ammissibile a taglio daN/cm²
σ amm = tensione ammissibile a rifollamento dell'anima
della trave = (1.15 · 2 · σ amm)		 daN/cm²
τ amm = tensione ammissibile bullone a taglio daN/cm²

RISULTATI

V = sforzo di taglio su ogni bullone daN

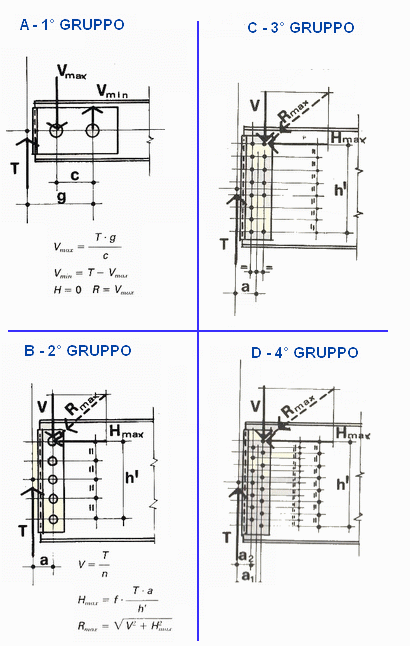

f = coeff (tabella B SECONDO GRUPPO - vedi tipologia collegamenti) ---
Hmax = componente di taglio max orizzontale nei bulloni
di estremità che equilibra il mom. (T· a)		 daN
Rmax = Sforzo di taglio max complessivo daN

verifica dei bulloni

Ab = area della sez. resistente di un bullone cm²
τ b = Tensione tangenziale su un bullone daN/cm²

verifica delle squadrette

T1 = Sforzo di taglio sulle 2 squadrette daN
M1 = Momento flettente sulle 2 squadrette daN cm
An = Area netta della sez. resistente cmq
Jn = momento d'inerzia baricentrico della sez. retta
(depurata dal mom. d'inerzia mancante per presenza dei fori)		 cm4
Wn = Modulo di resistenza della sez. retta cm³
σ = Tensione normale per Momento flettente daN/cm²
τ media = Tensione tangenziale media daN/cm²
σ ideale = Tensione ideale daN/cm²
σ rif = Tensione di rifollamneto daN/cm²
p1 = h' / (n-1) = interasse fori cm
(1 daN = 1 Kgf)
