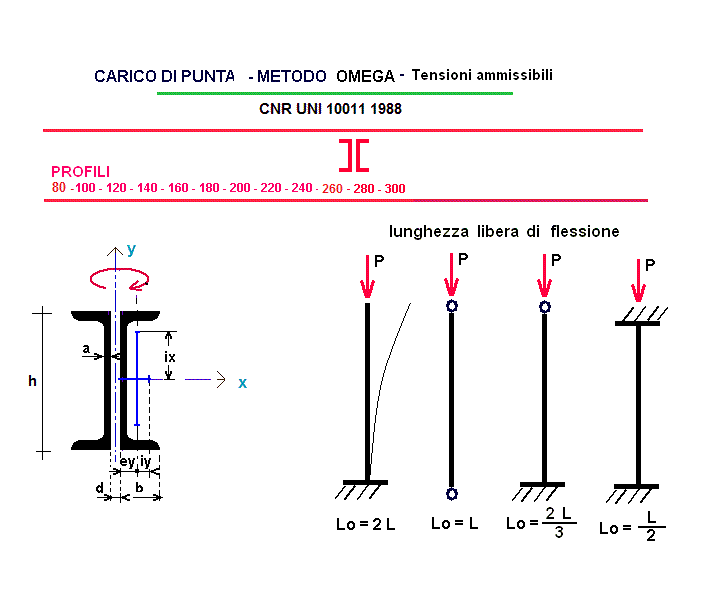

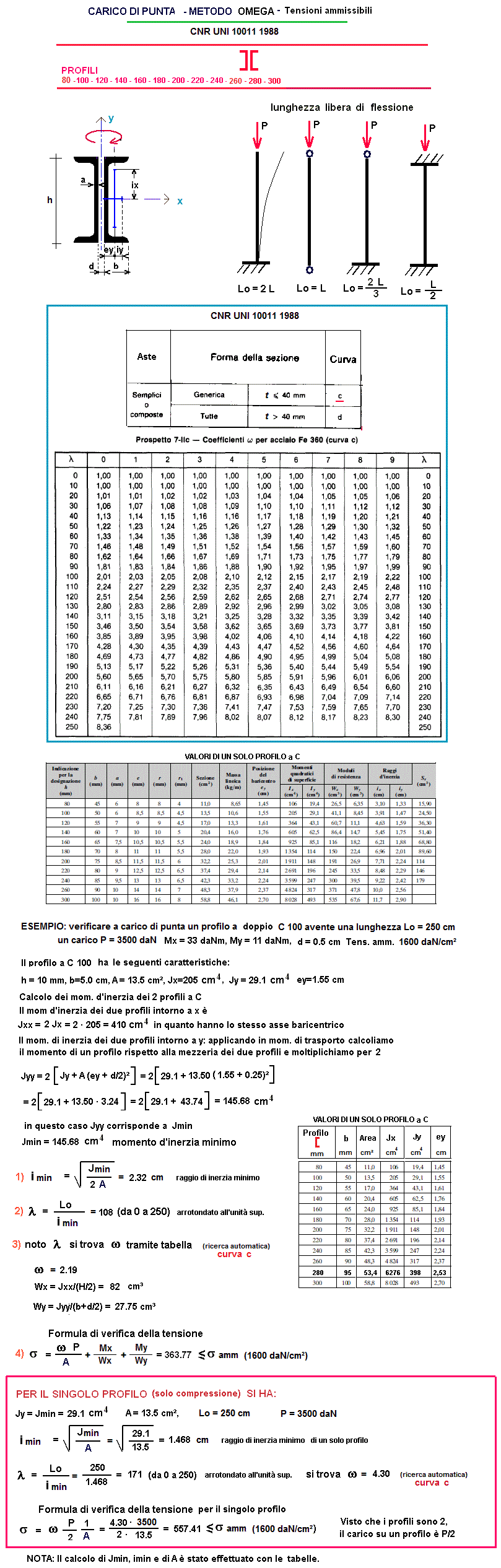

PROFILATI a 2C - VERIFICA A CARICO DI PUNTA - METODO OMEGA -

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
P = carico da verificare		daN
Mx = momento intorno a x		daNm
My = momento intorno a y		daNm
Lo = lunghezza libera di flessione =		cm
d = distanza profili =		cm
PROFILO a C (es.: 100 opp. 120 ecc...)		mm
Tensione ammissibile =		daN/cm²
RISULTATI
profilo che hai scelto=		///
ω = per acciaio tipo 1 (σ amm 1600 Kg/cm²)		///
A = Area della sezione (di 1 profilo)=		cm²
Jx = (dei 2 profili) =		cm4
Jy = (dei 2 profili) =		cm4
J min = (tra Jx e Jy) momento d'inerzia minimo =		cm4
i min = raggio d'inerzia minimo =		cm
Wx = modulo di resistenza intorno a x (dei 2 profili)=		cm3
Wy = modulo di resistenza intorno a y (dei 2 profili)=		cm3
λ = Lo/i min = Lambda (arrotond. cifra sup)=		///
Tensione riscontrata = ω P / 2 A +Mx/Wx+My/Wy=		daN/cm²
Tensione riscontrata sul Singolo profilo= ω P / 2 A (senza Momenti) =		daN/cm²
