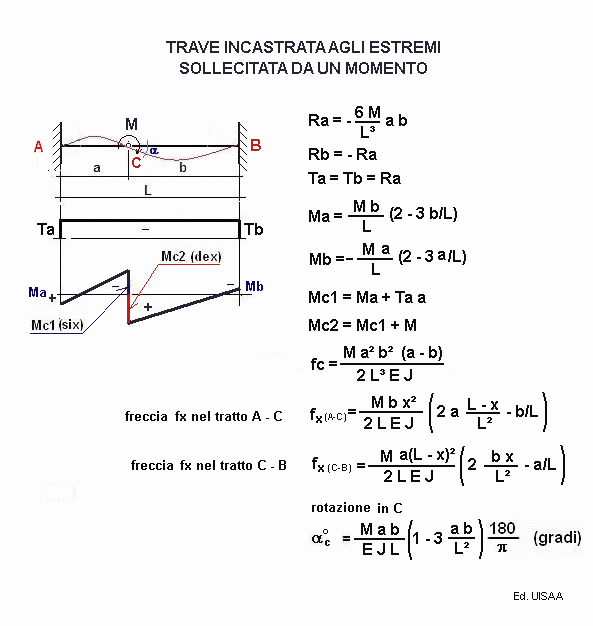

TRAVE SOLLECITATA DA UN MOMENTO APPLICATO IN UN PUNTO DELLA TRAVE
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
M = momento applicato in c
daN m
L = Lunghezza trave
cm
a =
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = ascissa a piacere (x <=L)
cm
RISULTATI
b = L - a =
cm
Ra =
daN
Rb = -Ra
daN
Ta = Tb = Ra
daN
Ma =
daN m
Mb =
daN m
Mc1 (six) =
daN m
Mc2 (dex) =
daN m
σ c1 = tensione riscontrata in c1(Six) =
Mc1/W =
daN/m²
σ c2 = tensione riscontrata in c2(Dex) =
Mc2/W =
daN/cm²
σ A = tensione riscontrata all'incastro A =
Ma/W =
daN/m²
σ B = tensione riscontrata all'incastro B =
Mb/W =
daN/cm²
fc = abbassamento in C
cm
freccia ammissibile =
cm
fx = abbassamento in x
cm
rotazioni
alfa radianti = rotazione in C
rad
alfa gradi = rotazione in C
gradi
1 daN = 1 Kg
