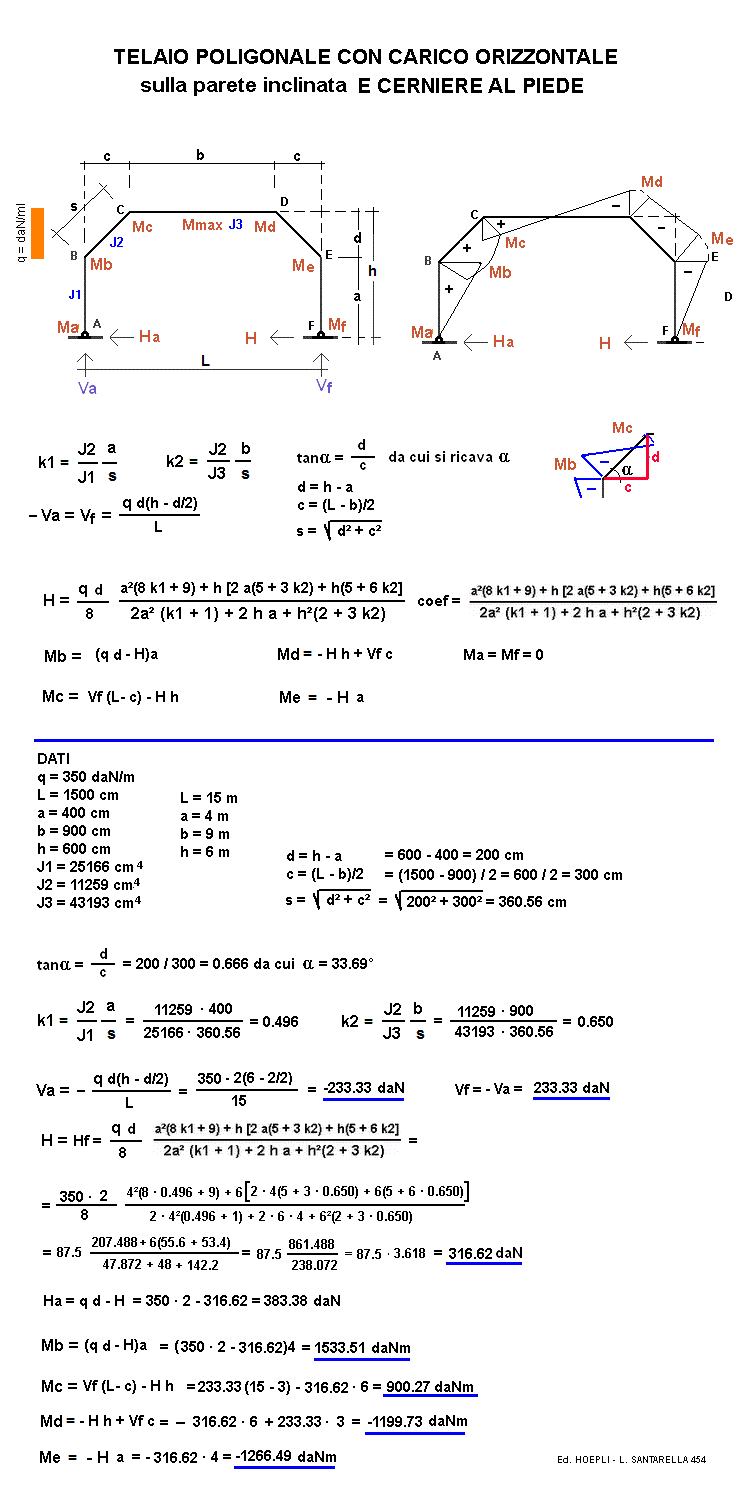

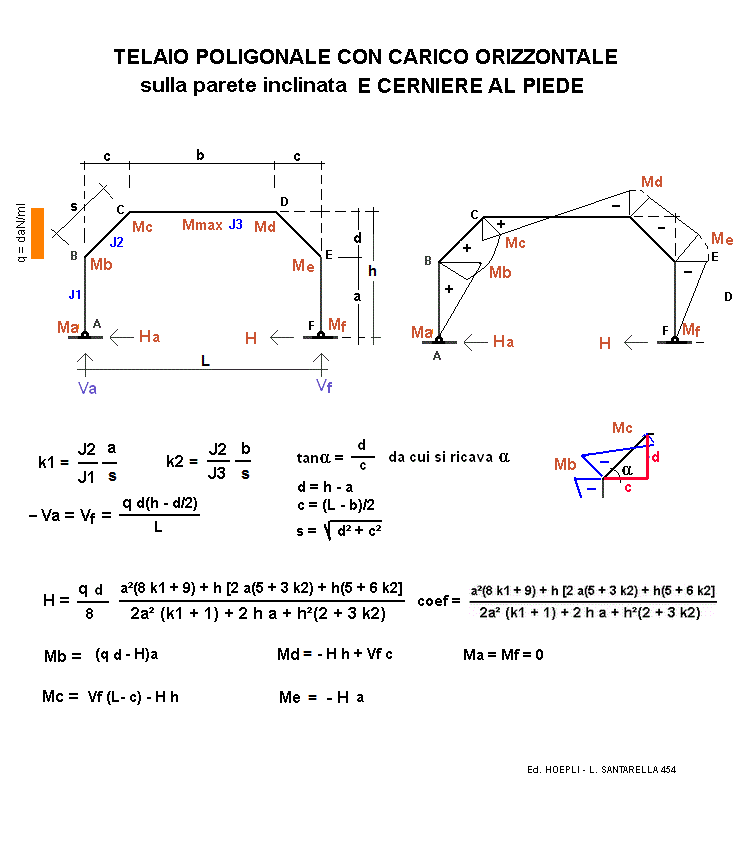

Telaio semplice poligonale carico orizzontale (parete inclinata)
con cerniere al piede
Telai
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q =
daN/m
L =
cm
a =
cm
b =
cm
h =
cm
J1 =
cm
4
J2 =
cm
4
J3 =
cm
4
RISULTATI
c =
cm
s =
cm
d =
cm
α = angolo di inclinazione parete
gradi
k1 =
///
k2 =
///
Va =
daN
Vf =
daN
Ha =
daN
H =
daN
Mb =
daN m
Mc
daN m
Md =
daN m
Me
daN m
coeff. =
///
1 daN = 1 Kgf
