INSERIRE I DATI |
per i decimali usare il punto |
| FvSd = Forza di taglio max agente per ogni bullone (SLU) |
N/mm² |
| FtSd = Forza di trazione max gente per ogni bullone (SLU) |
N/mm² |
| ftb = Resistenza a rottura del materiale impiegato per realizzare del bullone |
N/mm² |
| d = diametro esterno bullone (d nominale) = |
mm |
| YM2 = Coefficiente parziale di sicurezza = |
/// |
| Coefficiente (vale per il taglio) = |
/// |
RISULTATI |
|
| A = Sezione del bullone |
mm² |
| Ares = Sezione resistente della parte filettata |
mm² |
| Fv,Rd = Resistenza di progetto a taglio del bullone |
Newton |
| Ft,Rd = Resistenza di progetto a trazione del bullone |
Newton |

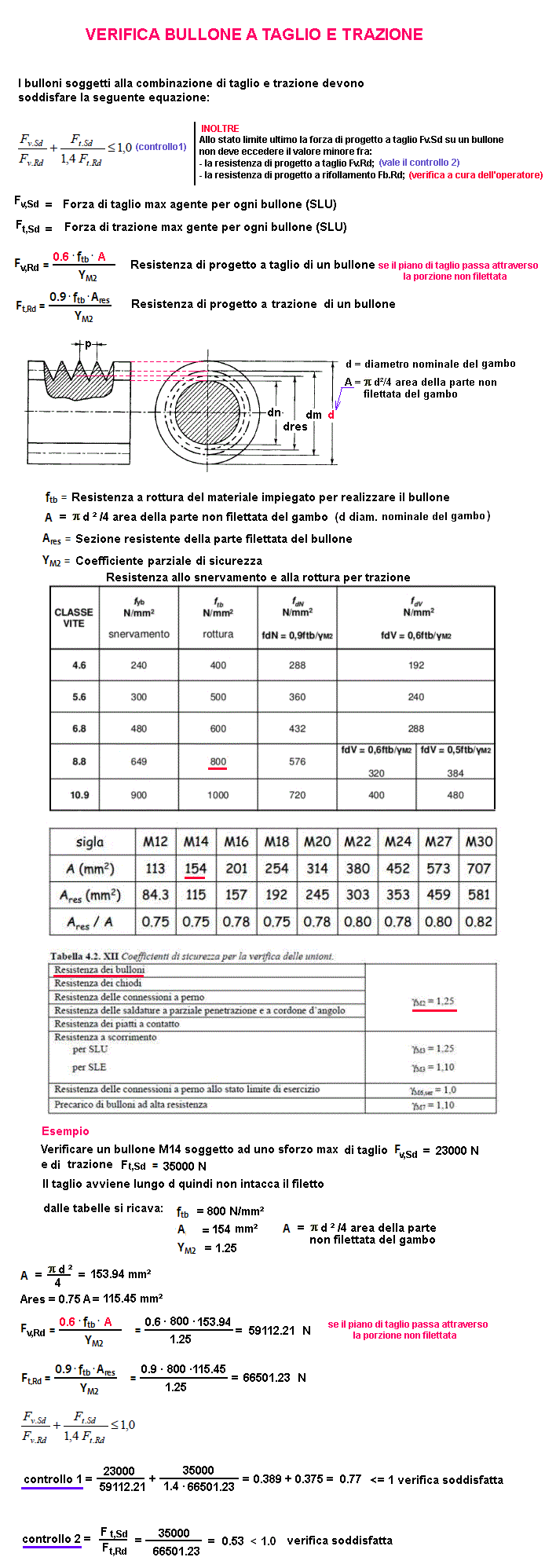

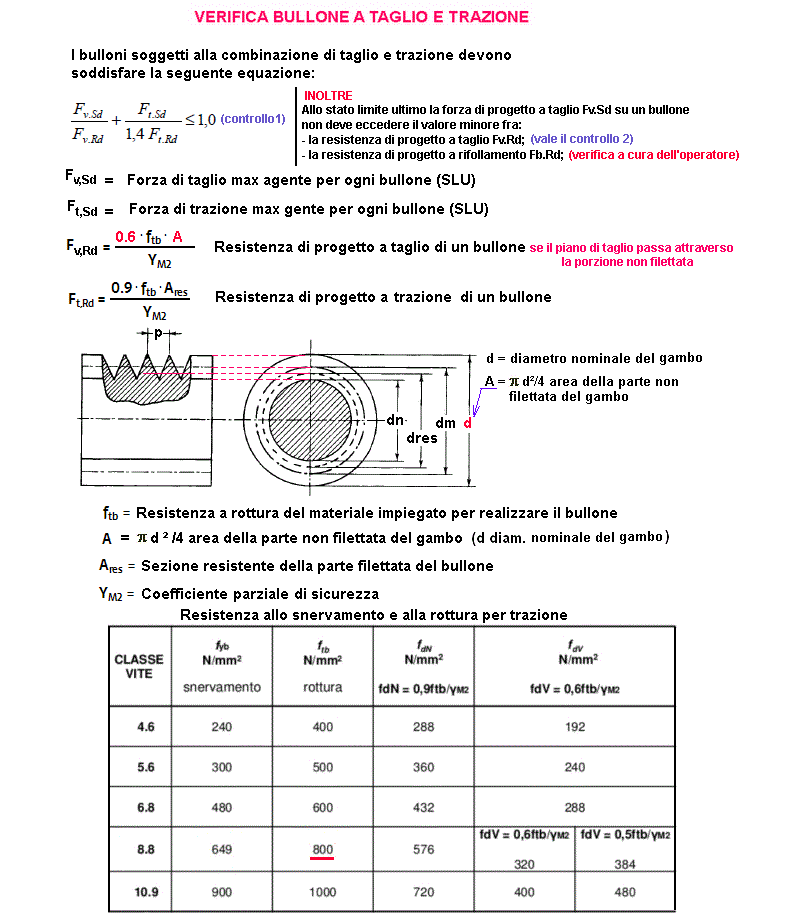

| controllo1 (Fv,Sd/Fv,Rd) + Ft,Sd/(1.4 · Ft,Rd) <=1.0 |
/// |
| controllo2 (Ft,Sd / Ft,Rd < 1.0) |
/// |
| 1 daN = 1 Kg |  |
