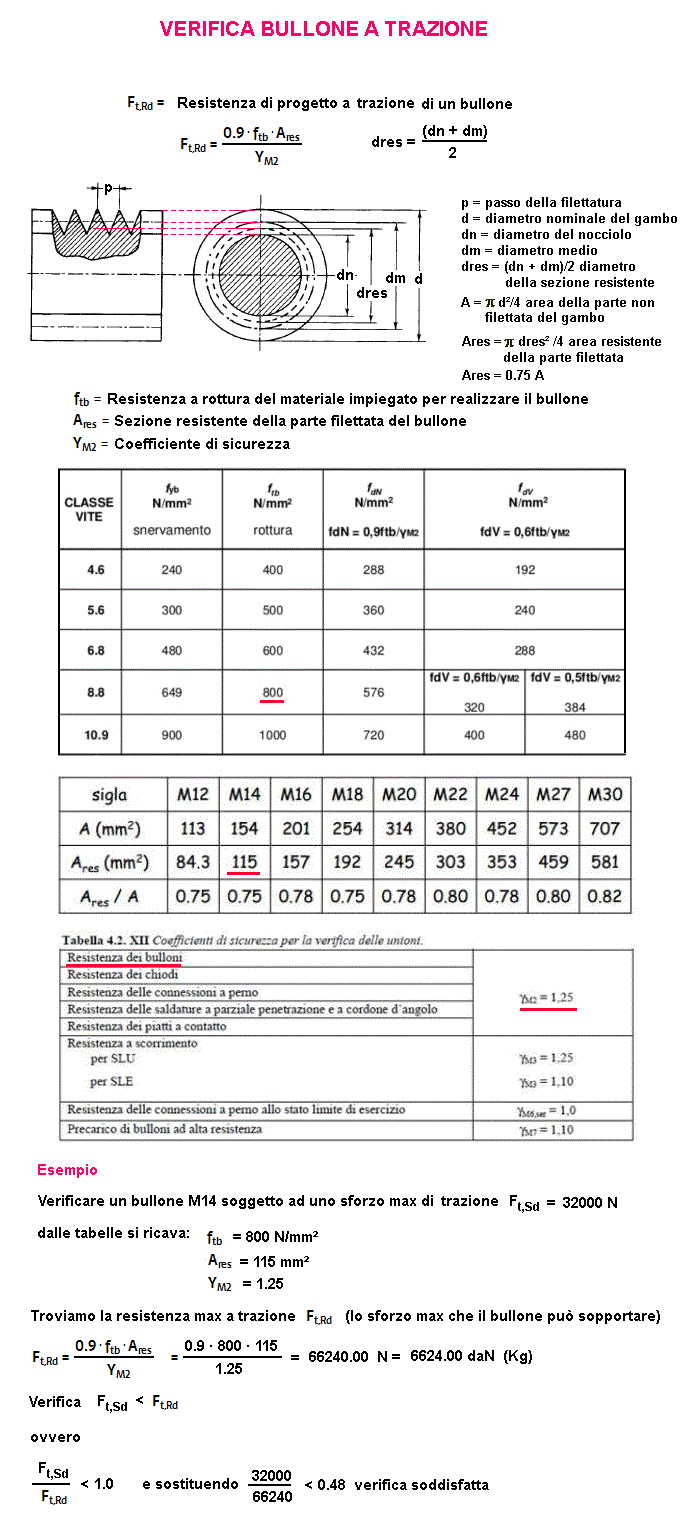

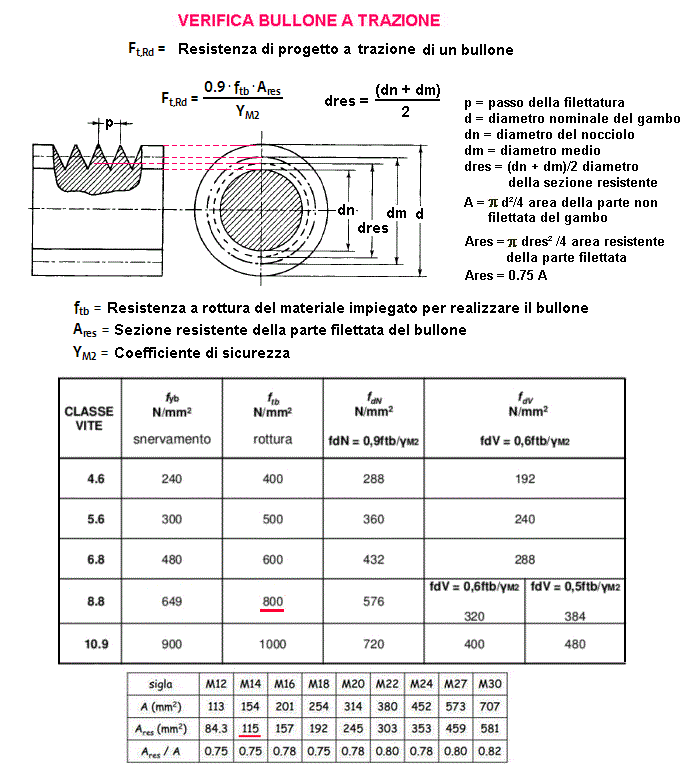

ACCIAIO - VERIFICA BULLONE A TRAZIONE
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali usare il punto
F
t,Sd
= Sforzo da verificare - Forza di progetto a trazione per ogni bullone allo stato limite ultimo
N
f
tb
= Tensione (N/mm²) max applicabile - Resistenza a rottura del bullone (vedi tabella)
N/mm²
d = diametro esterno del bullone =
mm
Y
M2
= Coefficiente parziale di sicurezza =
///
RISULTATI
Ares = Area resistente in corrispondenza del filetto=
mm²
F
t,Rd
= Sforzo max applicabile - Resistenza a trazione del bullone (N)=
Newton
F
t,Rd
= Sforzo max applicabile - Resistenza a trazione del bullone (daN)=
daN (Kg)
VERIFICA: F
t,Sd
< F
t,Rd
ovvero F
t,Sd
/ F
t,Rd
< 1.0=
///
1 daN = 1 Kg
