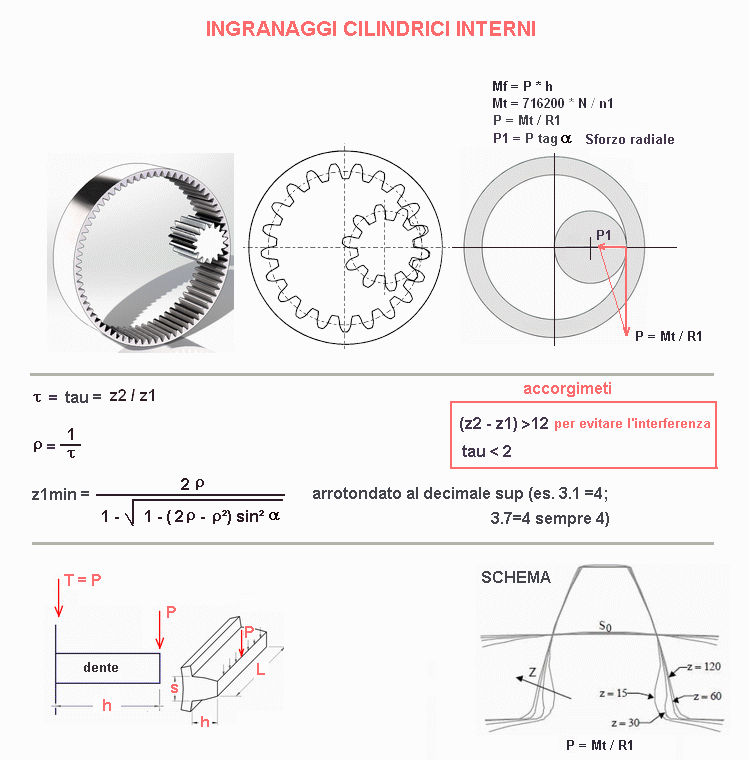

INGRANAGGI CILINDRICI INTERNI
Calcoli Ingranaggi
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
alfa = angolo di pressione	gradi
m = modulo	mm
z1 =	n°
z2 =	n°
N = Potenza	CV
n1 = n° giri ruota motrice	giri/min
K = carico di sicurezza	Kg/mm²
coef. di gioco ( ~ 0.025) (per cui gioco = coef *m)	mm
L= lunghezza dente	mm
RISULTATI
tau = z2/z1	///	Mf = Momento flettente sul dente = P x h =	Kg mm
z1min = per evitare l'interferenza	n°	W = Modulo di resistenza	mm³
D1 = Diametro primitivo motrice =	mm	Mt = 716200 * N / n1	Kg mm
D2 =	mm	sigma1 = tensione di flessione sul dente	Kg/mm²
R1 =	mm	T = P = sforzo di taglio sul dente =	Kg
R2 =	mm	Tau = Tensione di taglio sul dente	Kg/mm²
p1 = p2 = passo	mm	sigma ideale ovvero (TENS. RISCONTRATA)	Kg/mm²
zi = n° denti in contatto	n°	Kv =carico sicur. (TENS. AMMISSIBILE)	Kg/mm²
a = addendum = m	mm	P1 = Spinta radiale = P tan(alfa) =	Kg
d = dedendum =7·mn/6	mm
h = altezza del dente	mm
Di1=	mm
De1 =	mm
Di2=	mm
De2=	mm
interasse ( R1 + R2) =	mm	P = Mt / R1 =sforzo verticale sul dente	Kg
vano = pi * m - s = vano del dente	mm	s = ((pi * m / 2) - gioco) =spessore del dente	mm
g = gioco= coef di gioco * m	mm	v1 = v2 = Velocità =	m/sec
n2 =	giri/min	TIPO DI INGRANAGGIO
1 daN = 1 Kg
