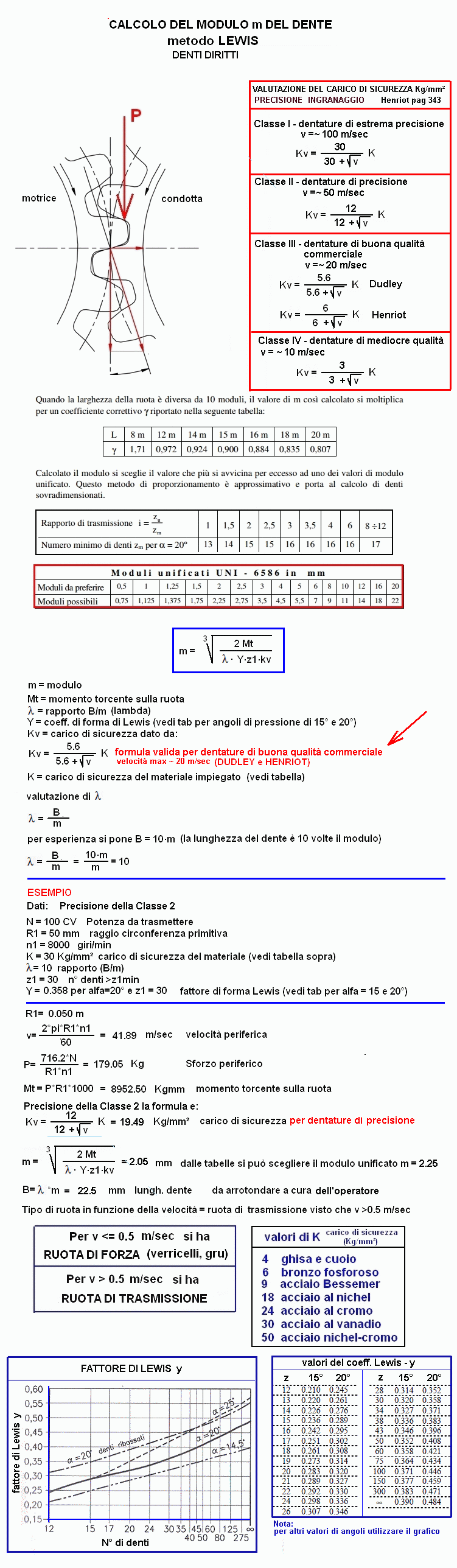

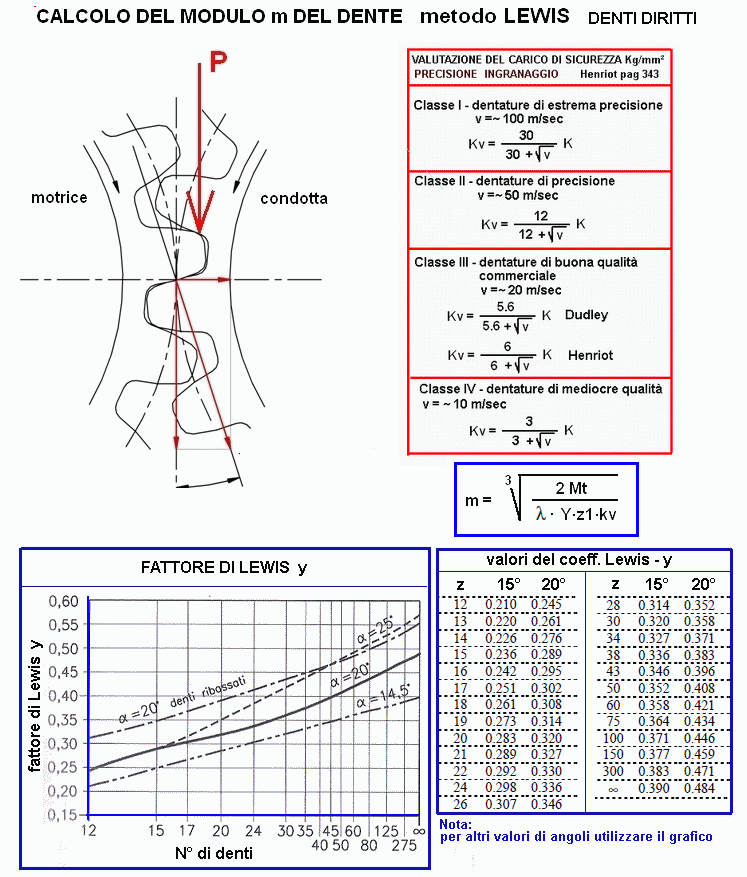

calcolo del MODULO m - metodo di LEWIS (1892)
con carico di sicurezza in funzione della velocità -Henriot Calcoli Ingranaggi
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
N = Potenza da trasmettere	CV
R1 = raggio circonferenza primitiva	mm
n1 = numero di giri	giri/min
K = carico di sicurezza del materiale (vedi tabella sopra)	Kg/mm²
lambda = rapporto (B/m)	///
z1 = n° dento >z1min	n.
Y = fattore di forma Lewis (vedi tab per alfa = 15° e 20°)	///
precisione ingranaggio (classe 1, 2, 3, 4)	classe
RISULTATI
Mt = momento torcente sulla ruota	Kgmm
v = velocità periferica	m/sec
P = Sforzo periferico	Kg
Kv = carico di sicurezza (in funzione della Classe 1, 2, 3, 4)	Kg/mm²
m = modulo	mm
B = lunghezza del dente	mm
Tipo di ruota in funzione della velocità	///
1 daN = 1 Kg
