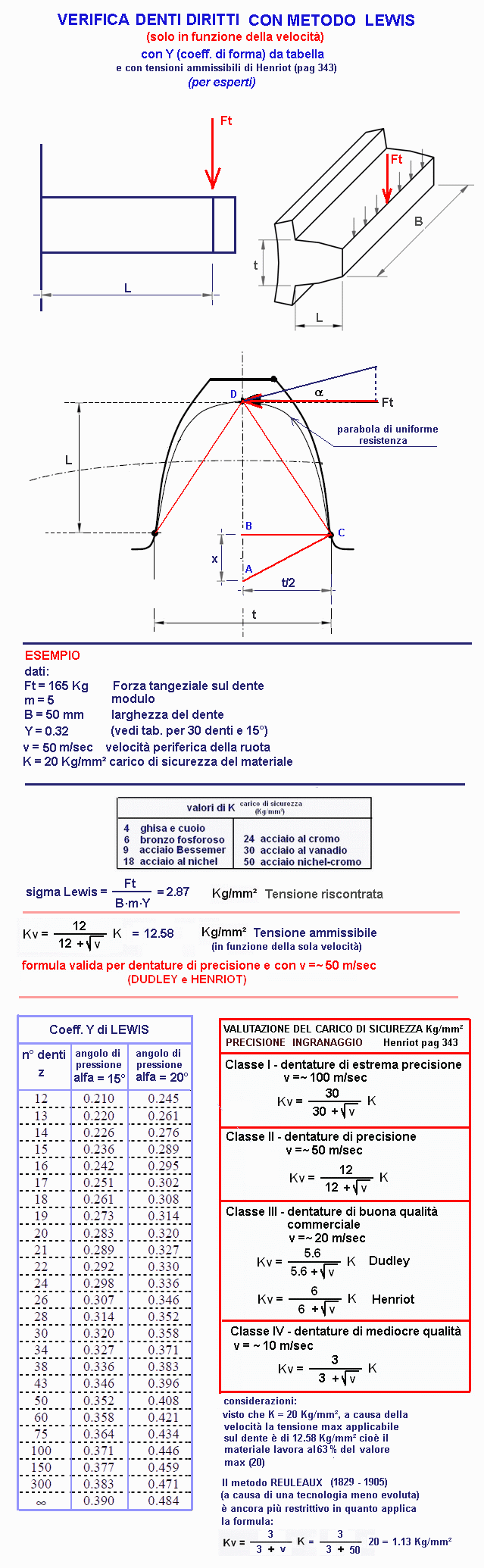

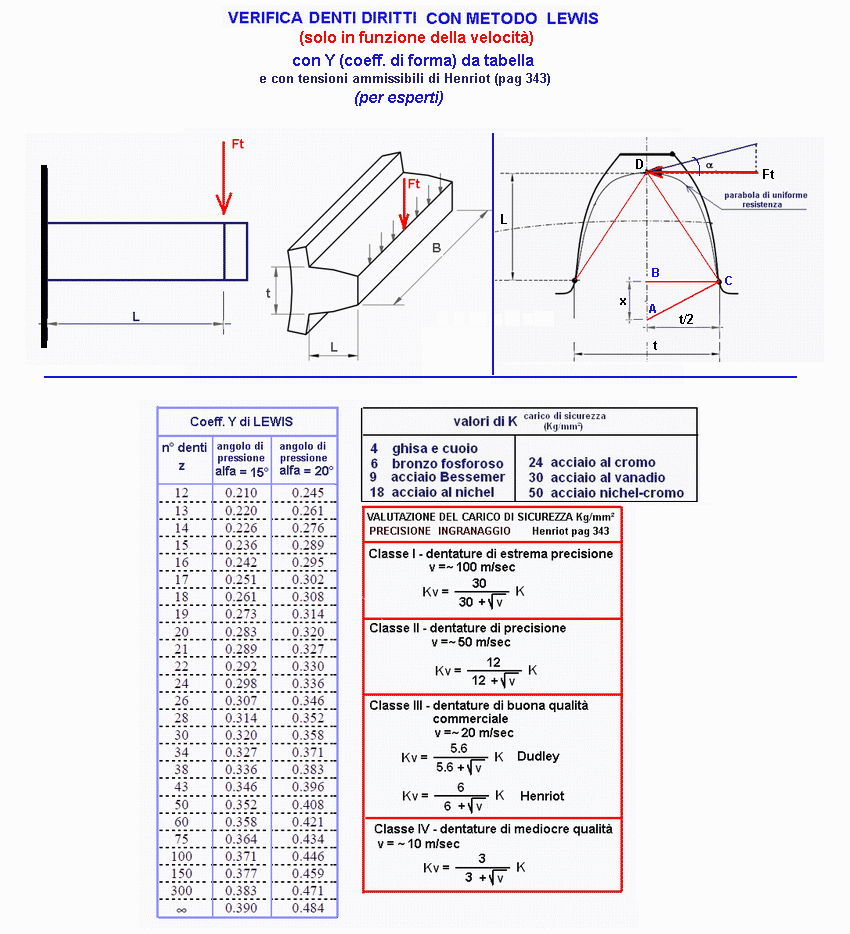

VERIFICA DENTI DIRITTI - metodo di LEWIS (1892)
con coeff. di forma da tabella per alfa 15° e 20°
con carico di sicurezza in funzione della velocità -HENRIOT
Calcoli Ingranaggi
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
Ft = Forza tangeziale sul dente	Kg
m = modulo	mm
B = larghezza del dente	mm
Y = coeff. di forma (vedi tab. solo alfa 15° e 20°)	///
v = velocità periferica della ruota	m/sec
K = carico di sicurezza del materiale (vedi tab.)	Kg/mm²
precisione ingranaggio (classe 1, 2, 3, 4)	classe
RISULTATI
tensione riscontrata di Lewis	Kg/mm²
tensione ammissibile (HENRIOT)	Kg/mm²
es.: (5.5 Kg/mm² = 550 Kg/cm²)
