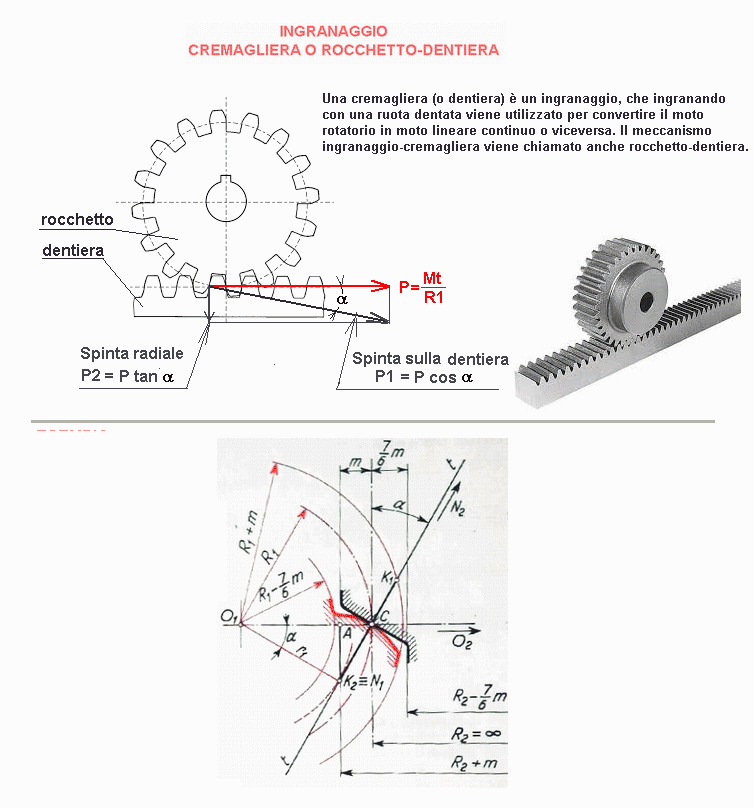

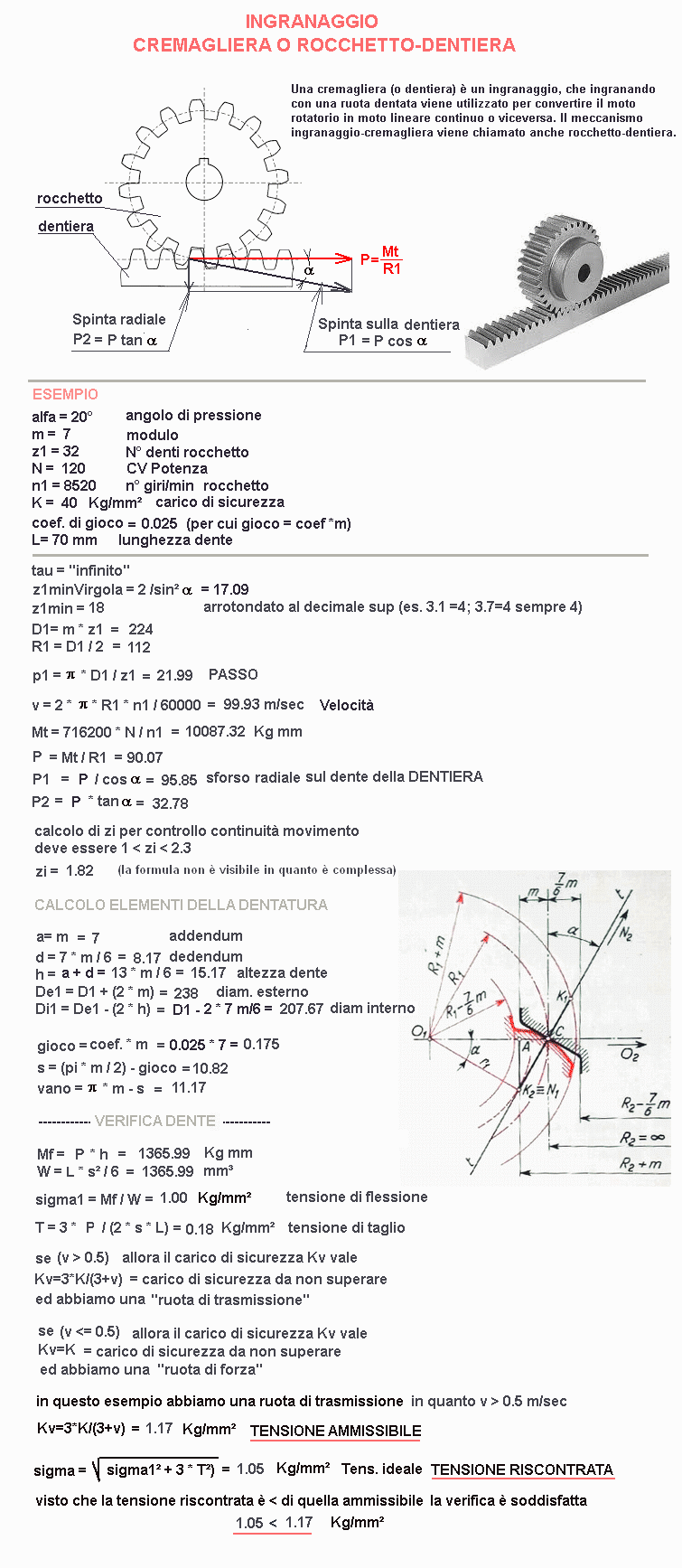

INGRANAGGIO ROCCHETTO-DENTIERA - noti m z1
Calcoli Ingranaggi
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
alfa = angolo di pressione	gradi
m = modulo	mm
z1 =	n°
N = Potenza	CV
n1 = n° giri ruota motrice	n°
K = carico di sicurezza	Kg/mm²
coef. di gioco ( ~ 0.025) (per cui gioco = coef *m)	mm
L= lunghezza dente	mm
RISULTATI
tau = infinito	///	Mf =	Kg mm
z1min = per evitare l'interferenza	n°	W =	mm³
D1 = Diametro primitivo motrice =	mm	sigma1 = tensione di flessione	Kg/mm²
R1 =	mm	T = Tensione di taglio	Kg/mm²
p1 = passo	mm	sigma ideale ovvero (TENS. RISCONTRATA)	Kg/mm²
zi = n° denti in contatto	n°	Kv =carico sicur. (TENS. AMMISSIBILE)	Kg/mm²
a = addendum = mn	mm	Mt = 716200 * N / n1	Kg mm
d = dedendum =7·mn/6	mm	Spinta radiale = P tan(alfa) =	mm
h = altezza del dente	mm	pp = P = Mt / R1 =sforzo verticale	Kg
De1 =	mm	Spinta sulla detiera = P cos(alfa) =	mm
Di1=	mm	Velocità =	m/sec
s = ((pi * m / 2) - gioco) =spessore del dente	mm	TIPO DI INGRANAGGIO
vano = pi * m - s = vano del dente	mm
gg = gioco= coef * m	mm
1 daN = 1 Kg
