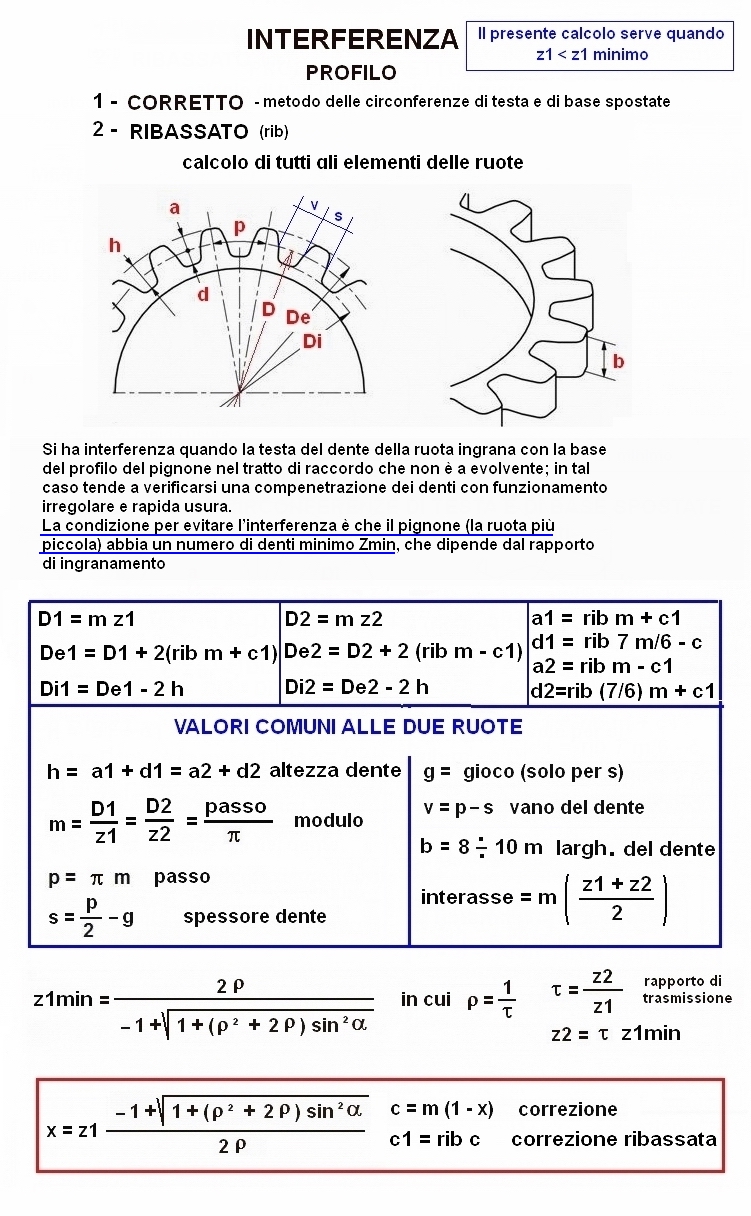

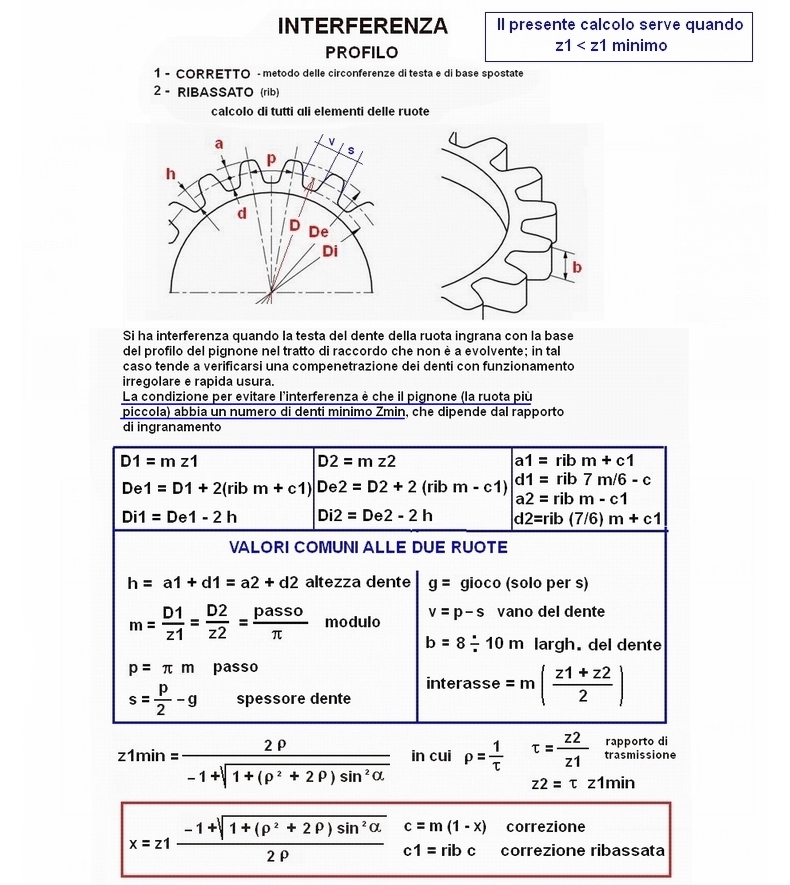

CALCOLO PROFILO:
1) - CORRETTO (METODO DELLE CIRCONFERENZE DI TESTA E DI BASE SPOSTATE)
2) - e RIBASSATO
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
z1 = N° denti ruota motrice	N°
tau = rapporto di trasmissione =	N°
alfa = angolo di pressione =	gradi
m = modulo =	mm
g = gioco (verrà sottratto solo allo spessore del dente)	mm
rib = ribassatura = (varia 0.8 - 0.9) (diminuzione addendum)	mm
RISULTATI
z1 minimo con i decimali =	N°
z1 minimo arrotondato per eccesso=	N°
z2 = tau*z1 (non z1min) =	N°
1/tau =	///
x = (deve risultare <=1)	mm
c1 =correz.(>=0) -- rib m(1 -x) tiene conto della correzione + ribassatura (applicando z1)	mm
ruota motrice
D1 = m z1 =	mm
De1 = D1+2(rib m + c1) =	mm
Di1 = D1 - 2 h =	mm
a1 = rib m + c1 =	mm
d1 = rib 7 m/6 - c1 =	mm
ruota condotta
D2 = m z2 =	mm
De2 = D2 + 2(rib m - c1) =	mm
Di2 = De2 - 2 h =	mm
a2 = rib m - c1 =	mm
d2 = rib 7 m/6 + c1 =	mm
elementi comuni
h = rib13 m/6 = h1 = h2 = (a1 + d1) = (a2 + d2) = altezza dente	mm
passo = m	mm
spessore = p/2 - g =	mm
vano = p - s =	mm
interasse =	mm
zi per la continuità movimento deve essere: (1 < zi <=2.3) (zi=1 eccezionale precisione) =	N°
zi = numero di denti simultaneamente in presa
