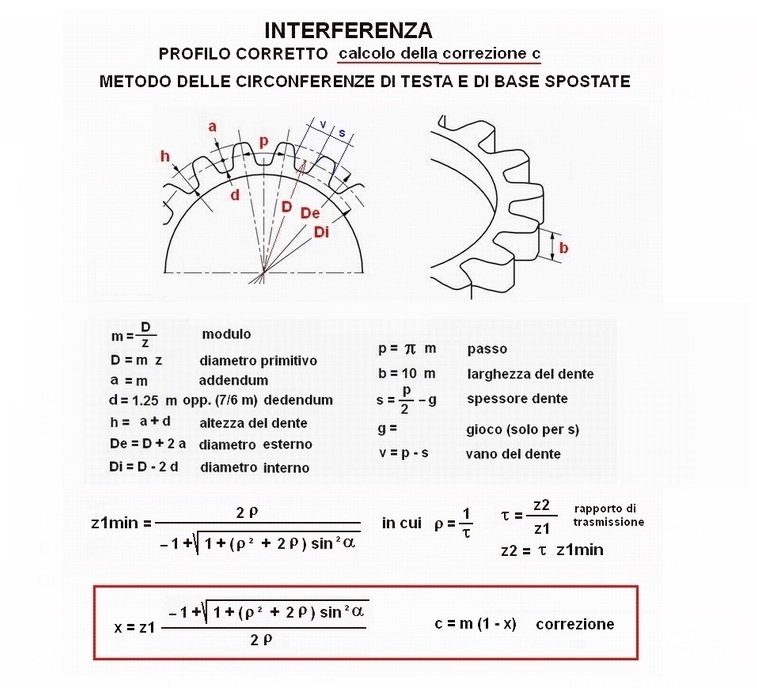

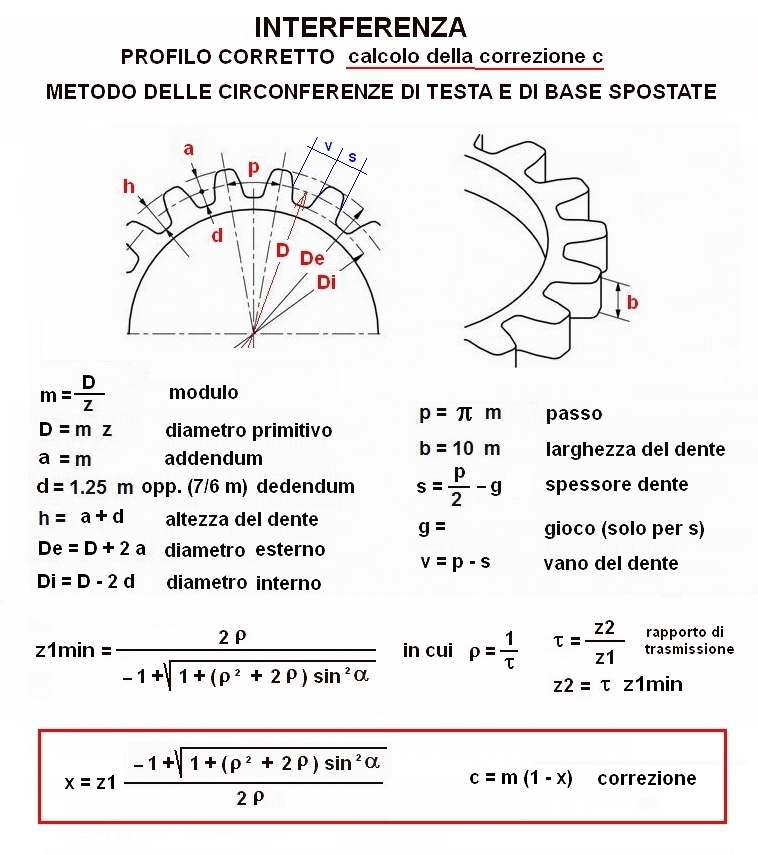

CALCOLO PROFILO CORRETTO
METODO DELLE CIRCONFERENZE DI TESTA E DI BASE SPOSTATE
* * *


OGGETTO:
ing-05-stampa


n° decimali =

INSERIRE I DATI

 Per i decimali mettere il punto
z1 = N° denti ruota motrice N°
= rapporto di trasmissione = N°
= angolo di pressione = gradi
m = modulo = ///

RISULTATI

z1 minimo con i decimali = N°
z1 minimo arrotondato per eccesso= N°
z2 = z1min = ///
1/ = ///
x = mm
c = correzione (se si decide di applicare z1) mm
1 daN = 1 Kg
