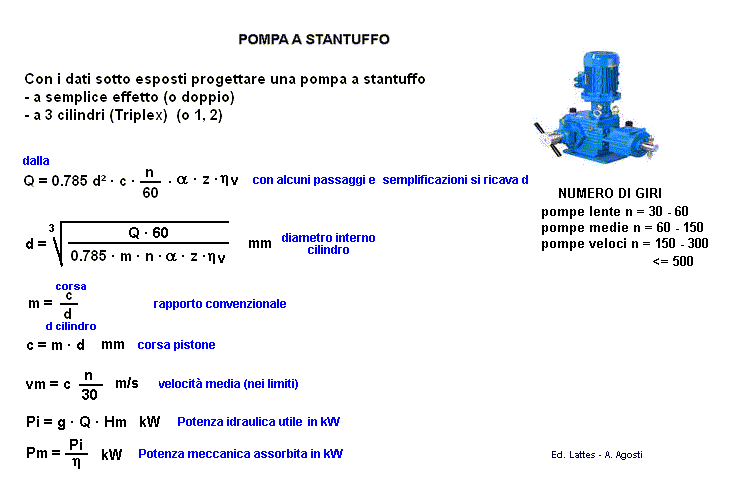

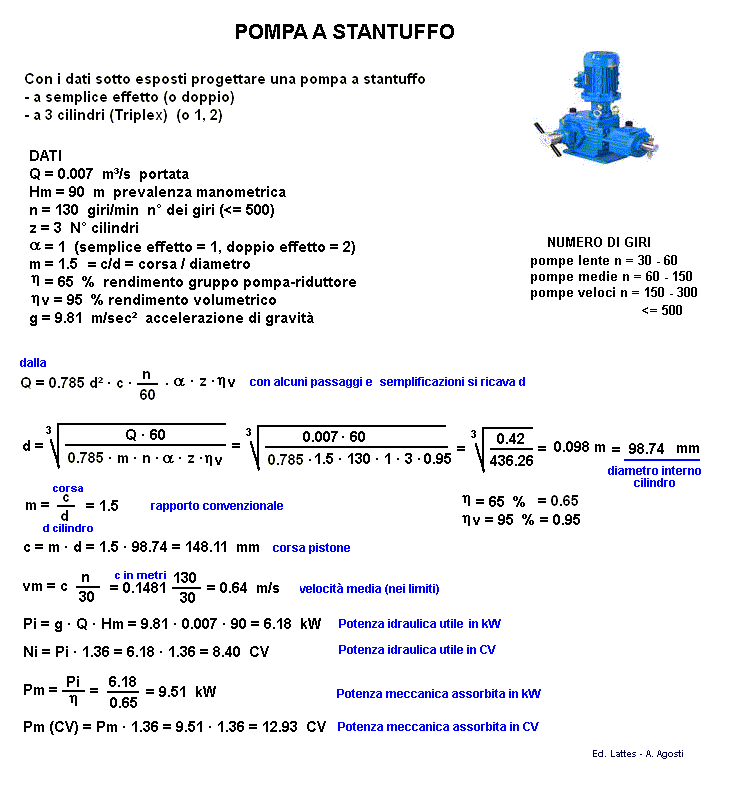

Progettare pompa a stantuffo e calcolo potenza in kW e CV
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
Per azzerare i risultati premere F5
Q = portata
m³/s
Hm = prevalenza manometrica
m
n = n° dei giri (<= 500)
giri/min
z = N° cilindri
///
α = semplice effetto = 1, doppio effetto = 2
///
m = c/d = rapporto: corsa / diametro
///
η = rendimento gruppo pompa-riduttore
%
η v = rendimento volumetrico
%
g = accelerazione di gravità
m/sec²
RISULTATI
d = diametro interno cilindro
mm
c = corsa
mm
vm = velocità media
m/s
Pi = Potenza idraulica utile in kW
kW
Ni = Potenza idraulica utile in CV
CV
Pm = Potenza meccanica assorbita in kW
kW
Pm (CV) = Potenza meccanica assorbita in CV
CV
1 daN = 1 Kg
