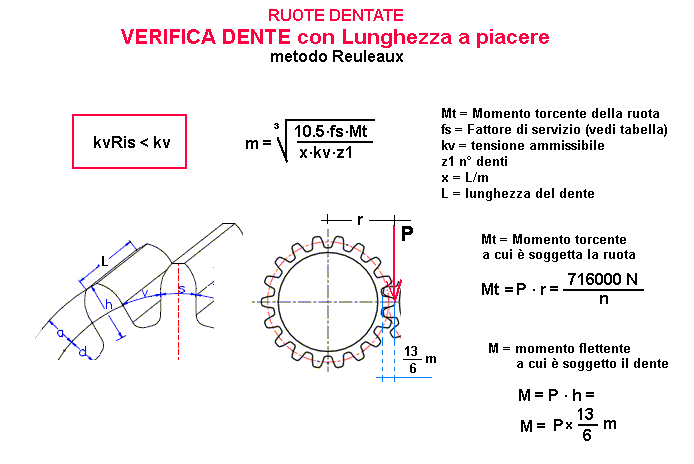

Ruote dentate - verifica dente metodo Reuleaux

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
N = potenza		CV
m = modulo da verificare		mm
z1 =		n.
L = lunghezza dente		mm
n = n. giri		giri/min
k = carico di sicurezza		daN/mm²
fs = fattore di servizio (1÷4)		///
RISULTATI	-----------------------
Mt = Momento torcente sulla ruota		daN mm
M = Momento flettente che sollecita il dente		daN mm
r = raggio ruota		mm
P = Sforzo sul dente		daN
W = modulo di resistenza		mm³
v = velocità periferica		m/sec
s = spessore del dente		mm
kvRis = Tensione riscontrata		daN/mm²
kv = 3·k/ (3 + v) = Tensione ammissibile		daN/mm²
deve risultare: kvRis <= kv
