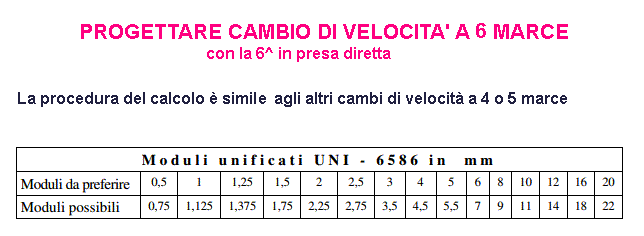

PROGETTARE CAMBIO A 6 MARCE
con la 6^ in presa diretta
meccanica
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
mettere il punto
P = Potenza del motore
CV
n Max = n° giri max
giri/min
D = Diametro ruote motrici
m
rapp. di trasmis. della coppia conica del differenziale
///
v1 = prima velocità (marcia n. 1)
Km/h
ko = coeff. di sicurezza
Kg/mm²
rapporto di trasm. tra albero motore /albero di rinvio =
///
z1M = n. denti ruota più piccola dell'albero primario, colleg. alb. di rinvio)
n°
m = modulo (circa 3 ÷ 4)
///
alfa = angolo inclinazione dente ruota elicoidale (per verifica dente)
gradi
RISULTATI
-----------------------
v = velocità a presa diretta dell'auto (4^ MARCIA)
m/sec
n° della progressione geometrica del n° di giri
///
n1 = n. giri per la 1^ velocità dell'albero di trasmis. (marcia n. 1)
giri/min
n2 = n. giri per la 2^ velocità dell'albero di trasmis.(marcia n. 2)
giri/min
n3 = n. giri per la 3^ velocità dell'albero di trasmis.(marcia n. 3)
giri/min
n4 = n. giri per la 4^ velocità dell'albero di trasmis.(marcia n. 4)
giri/min
n5 = n. giri per la 5^ velocità dell'albero di trasmis.(marcia n. 5)
giri/min
n6 = n. giri per la 6^ velocità dell'albero di trasmis.(marcia n. 6)
giri/min
n. giri albero di rinvio =
giri/min
sDenti = z1M + z2R = somma dei denti a coppia (per tutte)
n°
denti z1M, z2R per collegamento albero Motore con albero di Rinvio
--------------
z1M = (scelto dall'operatore) su albero Motore
n°
z2R = su albero di Rinvio
n°
--------------
-------------------------------- MARCE --------------------------------
1^ MARCIA
z1 =
-----------------------
n°
z2 =
Rapp.Tras.
n°
2^ MARCIA
--------------
z11 =
-----------------------
n°
z22 =
Rapp.Tras.
n°
3^ MARCIA
--------------
z111 =
-----------------------
n°
z222 =
Rapp.Tras.
n°
4^ MARCIA
--------------
z1111 =
-----------------------
n°
z2222 =
Rapp.Tras.
n°
5^ MARCIA
--------------
z11111 =
-----------------------
n°
z22222 =
Rapp.Tras.
n°
6^ MARCIA A PRESA DIRETTA - non ci sono ruotismi
Rapp.Tras. = 1:1
CALCOLO RESISTENZA ACCIAIO e il modulo
--------------
v16denti = velocità ruota più piccola
m/sec
kv = tensione ammissibile
Kg/mm²
kx = tensione ricontrata
Kg/mm²
Mt = Momento torcente
Kg mm
Distanza tra gli assi dei 2 alberi
mm
v1 = velocità su strada (1^ MARCIA)
Km/h
v2 = velocità su strada (2^ MARCIA)
Km/h
v3 = velocità su strada (3^ MARCIA)
Km/h
v4 = velocità su strada (4^ MARCIA)
Km/h
v5 = velocità su strada (5^ MARCIA)
Km/h
v6 = velocità su strada (6^ MARCIA)
Km/h
zMIN = n. denti il più piccolo tra tutti per verifica del dente
n.
(1 daN = 1 Kg)
