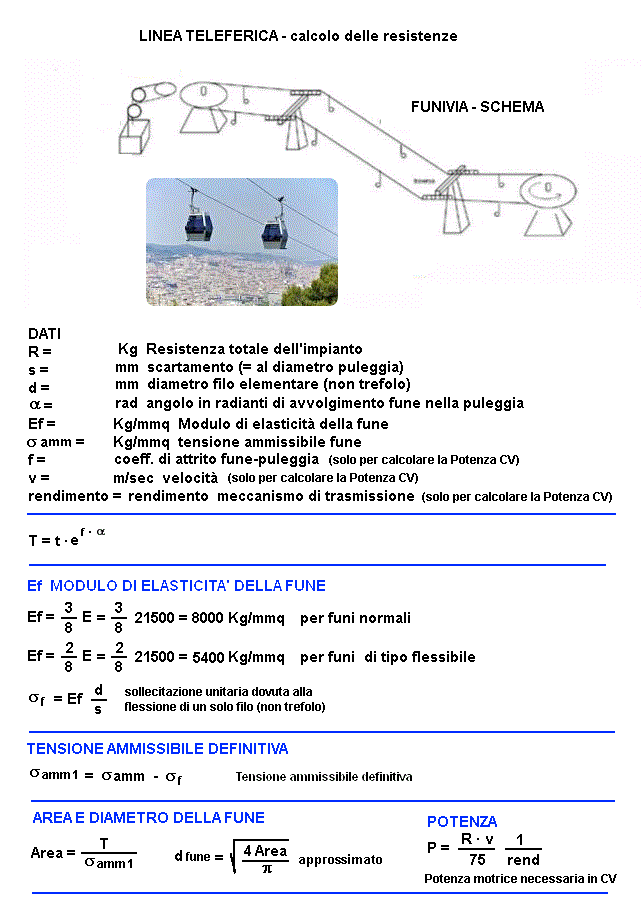

Calcolo LINEA TELEFERICA - calcolo diametro fune e Potenza

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
R = Resistenza totale dell'impianto		Kg
s = scartamento (= al diametro puleggia)		mm
d = diametro filo elementare (non trefolo)		mm
α = angolo in radianti di avvolgimento fune nella puleggia		rad
Ef = Modulo di elasticità della fune		Kg/mmq
σ amm = tensione ammissibile fune		Kg/mmq
f = coeff. di attrito fune-puleggia		///
v = velocità (solo per calcolare la Potenza CV)		m/sec
rendimento = rendimento del meccanismo di trasmissione (solo per calcolare la Potenza CV)		///
RISULTATI	-----------
e(f · α) =		///
t = sforzo su un ramo della fune (per evitare lo slittamento)		Kg
T = sforzo sull'altro ramo della fune		Kg
T - t = R (verifica) Sforzo tangenziale trasmesso = R (Resistenza totale dell'impianto)		Kg
σ f = sollecitazione unitaria dovuta alla flessione di un solo filo (non trefolo)		Kg/mmq
σ amm1 = (σ amm - σf ) Tensione ammissibile definitiva		Kg/mmq
Area fume =		mmq
diametro fune = (approssimato)		mm
P = Potenza motrice necessaria in CV		CV
Area filo elementare		mmq
n° fili elementari che formano la fune = Area fune / Area filo elementare		///
1 daN (deca Newton) = 1 Kg = 10 N
