INSERIRE I DATI |
Per i decimali mettere il punto
Per azzerare i risultati premere F5 |
| mc = Portata fluido caldo da raffreddare |
Kg/sec |
| mf = Portata acqua raffreddante |
Kg/sec |
| Tci = temperatura max fluido caldo da raffreddare |
°C |
| Tcu = temperatura finale (minima) fluido caldo da raffreddare |
°C |
| Tfi = temperatura acqua all'ingresso |
°C |
| d = diametro interno tubo caldo |
mm |
| L = lunghezza tubo interno (dove passa il fluido caldo) |
m |
| U = coeff. globale di scambio |
W/(m²·°K) |
| cpc = calore specifico del fluido alla sua temperatura media |
J/(m²·°K) |
| cpf = calore specifico dell'acqua |
J/(m²·°K) |
| RISULTATI |
|
| Δ T = (Tci - Tcu) differenza di temperatura fluido caldo da raffredare |
°C |
| q = flusso di calore trasmesso nell'unità di tempo |
kW |
| Tfu = T del fluido freddo in uscita (acqua in uscita) |
°C |

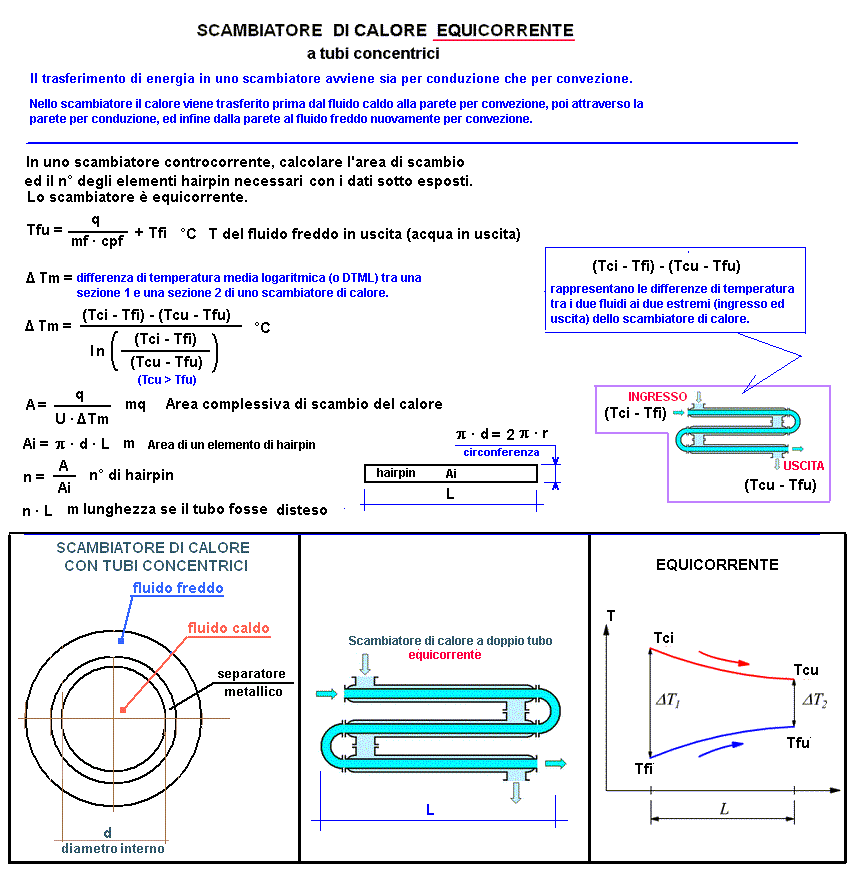

| Δ Tm = differenza di temperatura media logaritmica nel caso EQUICORRENTE |
°C |
| A = Area complessiva di scambio |
mq |
| Ai = Area di scambio di un singolo hairpin |
mq |
| n = n° di elementi hairpin |
/// |
| se il tubo fosse un unico elemento sarebbe lungo |
m |
