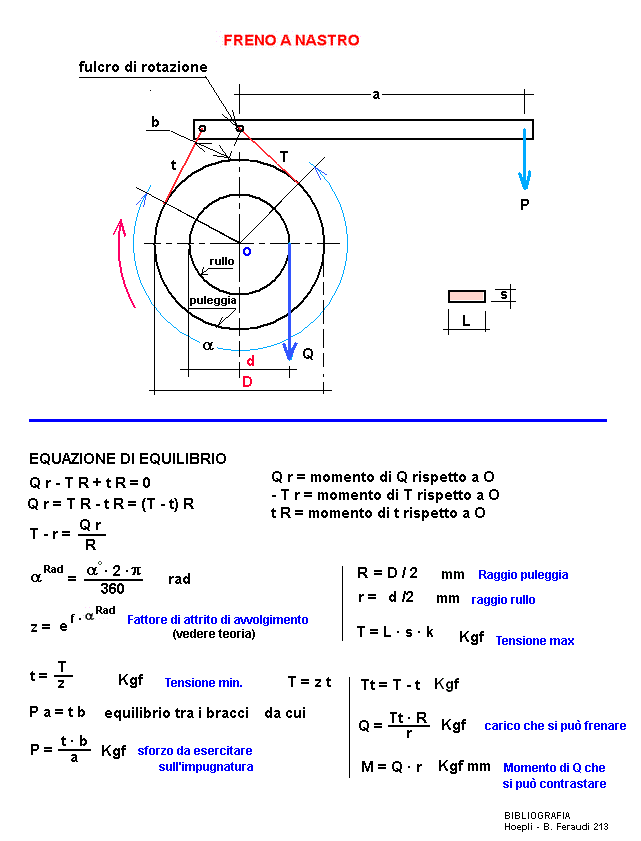

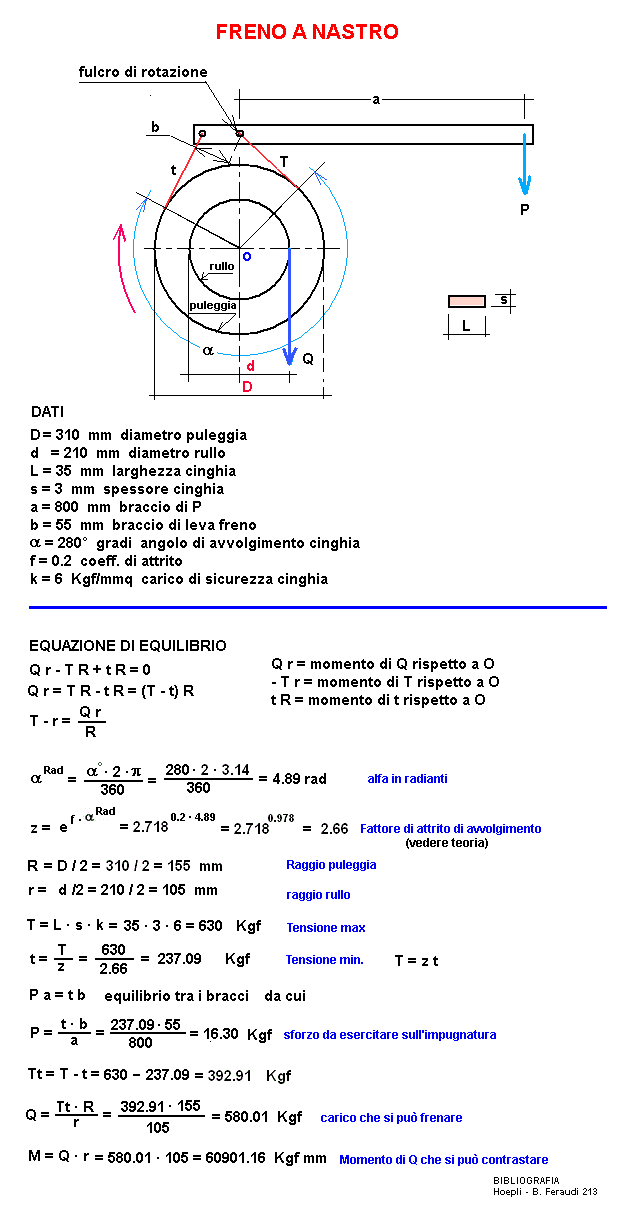

Calcolo freno a nastro

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
D = diametro puleggia motrice		mm
d = diametro rullo		mm
L = larghezza cinghia (< 80 mm)		mm
s = spessore cinghia (3 ÷ 5 mm)		mm
a = braccio di P		mm
b = braccio di leva freno		mm
α = angolo di avvolgimento cinghia		gradi
f = coeff. di attrito		///
k = carico di sicurezza cinghia (6 ÷ 8)		Kgf/mmq
RISULTATI
R = Raggio del nastro (puleggia)		mm
r = raggio del rullo		mm
alfa in radianti =		Rad
z = fattore di attrito di avvolgimento		///
T = Tensione nel ramo conduttore		Kgf
t = Tensione nel ramo condotto		Kgf
P = sforzo da esercitare sull'impugnatura		Kgf
Tt = T - t =		Kgf
Q = carico che si può frenare		Kgf
M = Momento di Q che si può contrastare		Kgf mm
