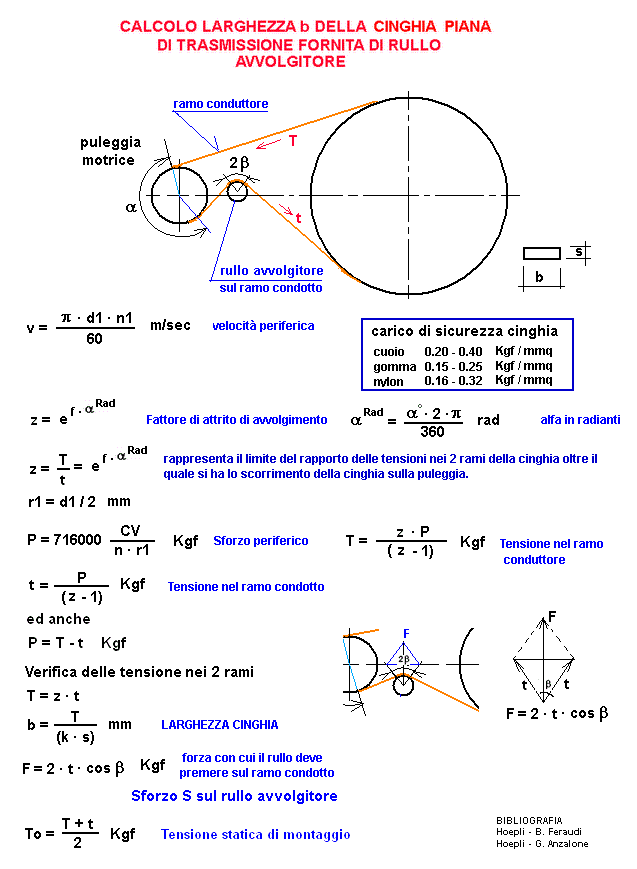

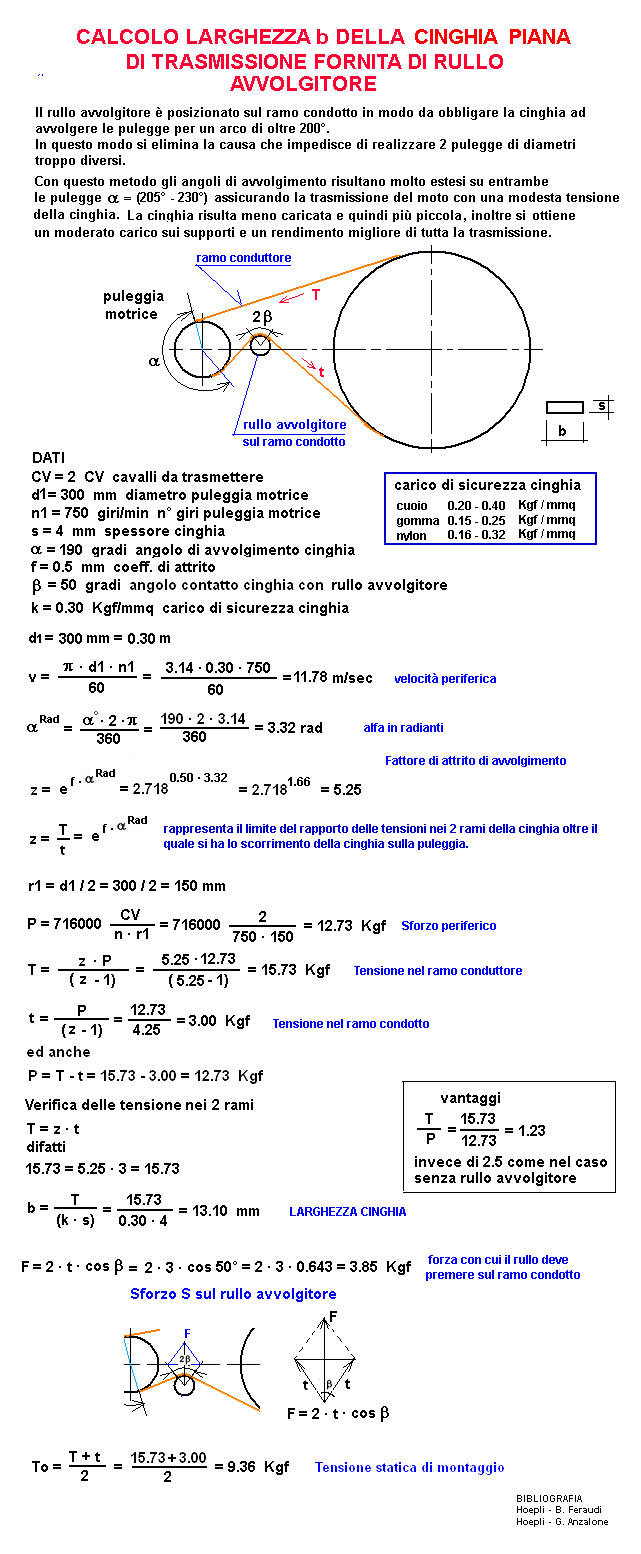

Calcolo larghezza b cinghia di trasmissione con rullo avvolgitore

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
CV = cavalli da trasmettere		CV
d1 = diametro puleggia motrice		mm
n1 = n° giri puleggia motrice		giri/min
s = spessore cinghia		mm
α = angolo di avvolgimento cinghia		gradi
f = coeff. di attrito		///
β = angolo di avvolgimento sul rullo		gradi
k = carico di sicurezza cinghia		Kgf/mmq
RISULTATI
alfa in radianti =		Rad
v = velocità periferica (<=30 m/sec) =		m/sec
z = fattore di attrito di avvolgimento		///
P = sforzo periferico		Kgf
T = Tensione nel ramo conduttore		Kgf
t = Tensione nel ramo condotto		Kgf
F = forza con cui il rullo deve premere sul ramo condotto =		Kgf
b = LARGHEZZA CINGHIA		mm
To = Tensione statica di montaggio		Kgf
