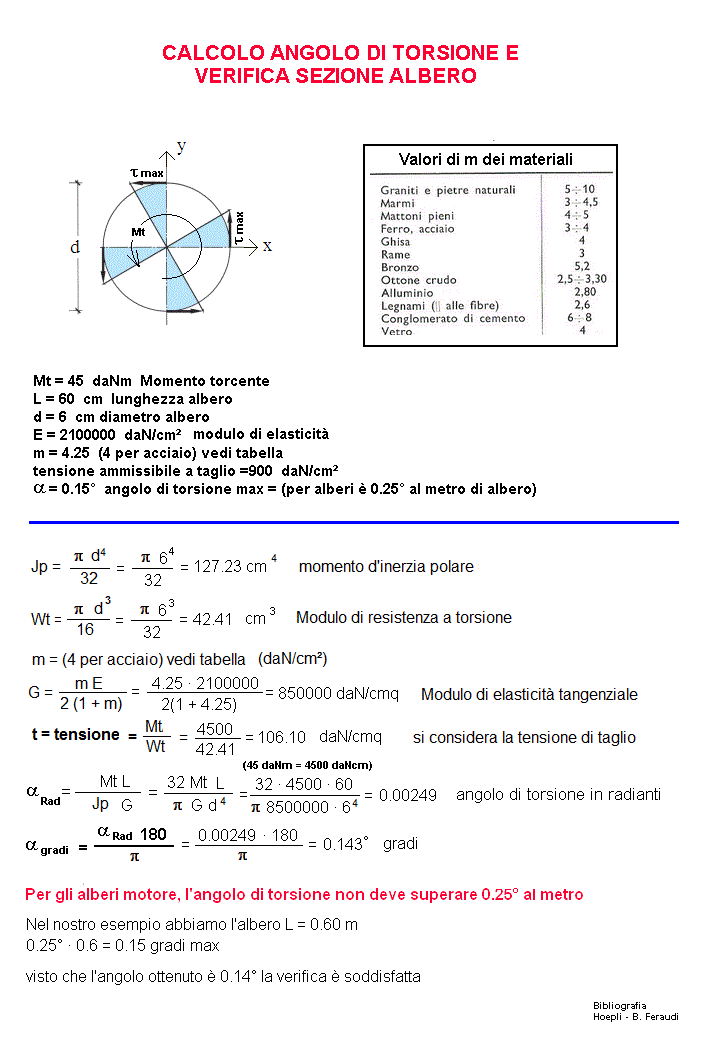

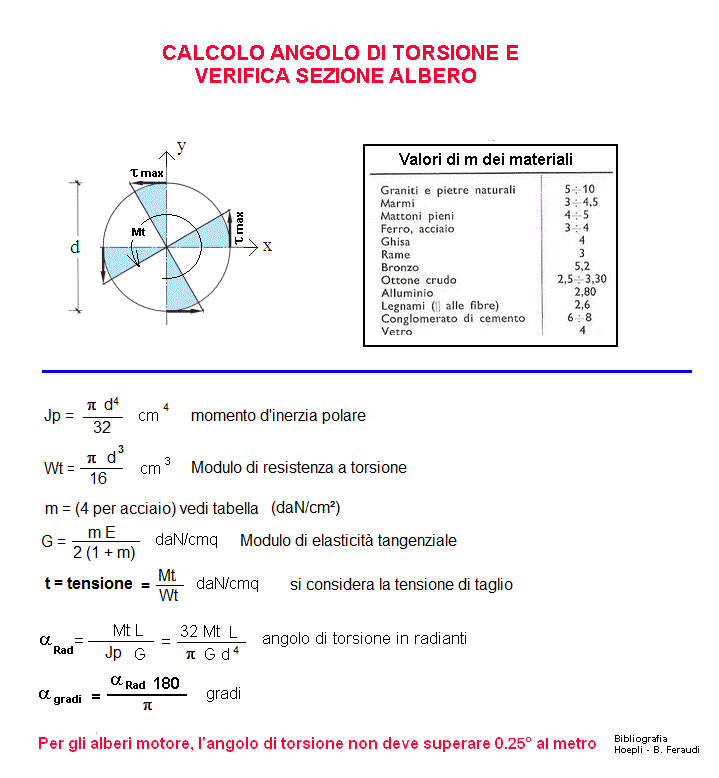

Calcolo angolo di torsione e verifica a torsione albero a sez. piena
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
Mt = Momento torcente =
daNm
L = lunghezza albero =
cm
d = diametro albero =
cm
E = Modulo di elasticità =
daN/cm²
m = (4 per acciaio) vedi tabella
///
tensione ammissibile a taglio =
daN/cm²
alfa = angolo di torsione max =
(per alberi è 0.25° al metro di albero)
=
gradi
RISULTATI
Jp = momento d'inerzia polare =
p
d
4
/32
cm
4
Wt = Modulo di resistenza a torsione =
p
d³/ 16
cm³
G = Modulo di elasticità tangenziale = m E/2 (1 + m) =
daN/cm²
α = angolo di torsione in radianti =
radianti
α = angolo di torsione in gradi decimali =
gradi
α = angolo di torsione (gradi, primi e secondi) =
°
'
"
τ = tensione riscontrata =
Mt/Wt = (si considera la tensione di taglio)
daN/cm²
α per alberi
(0.25° per metro di lunghezza di albero = 0.25 · L)
=
gradi
1 daN = 1 Kgf
