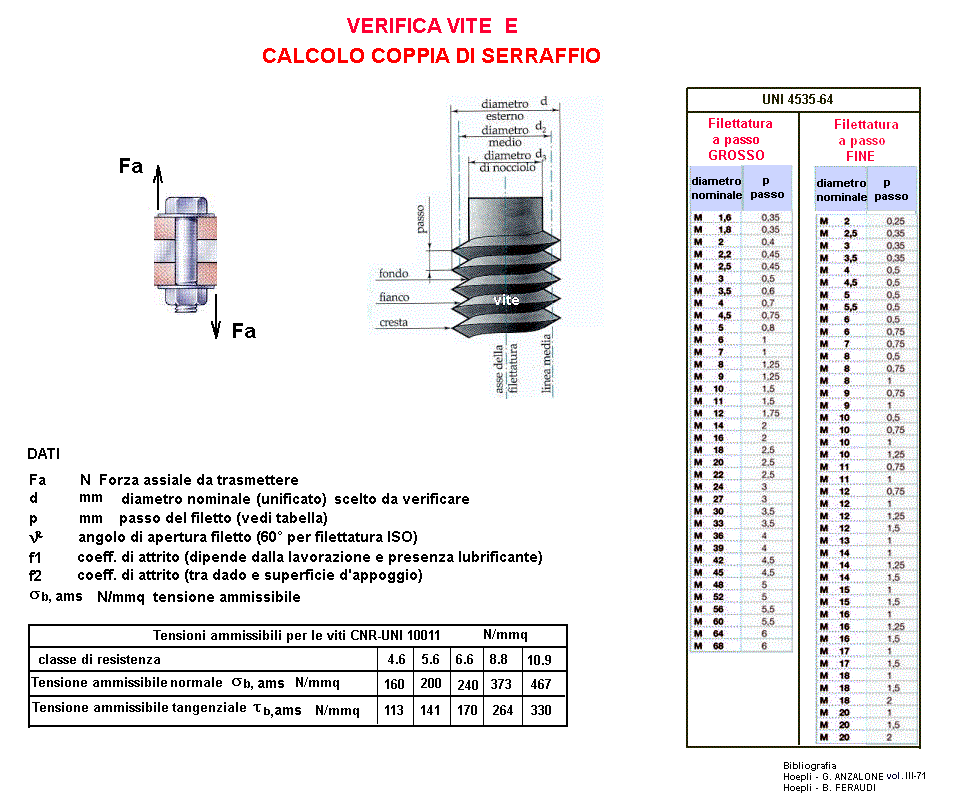

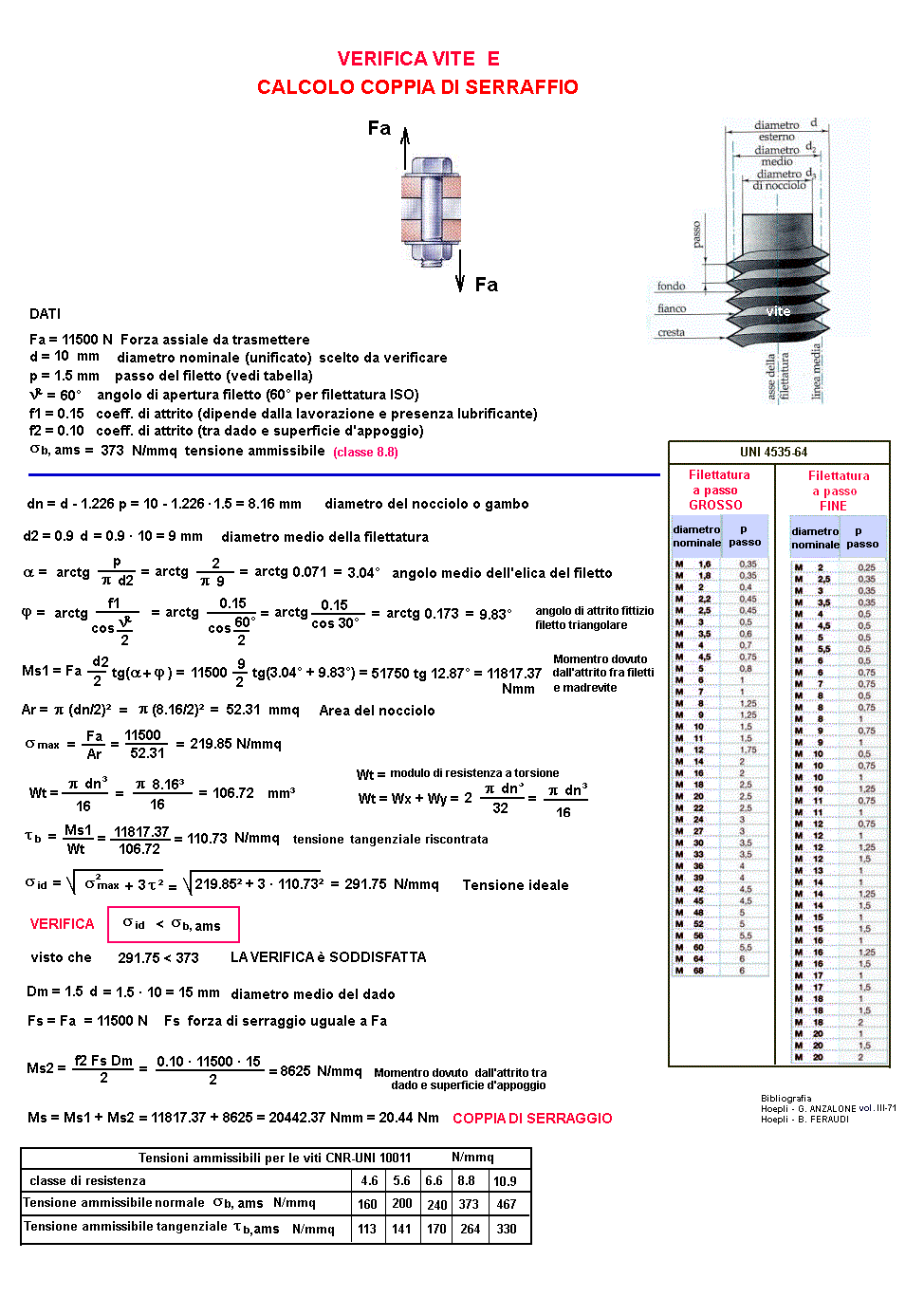

calcolo sforzo di serraggio bullone

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali usare il punto 1 daN = 1 Kg
Fa = Forza assiale da trasmettere		N
d = diametro scelto da verificare (unificato)		mm
p = passo del filetto (vedi tabella)		mm
ϑ = angolo di apertura filetto (60° per filettatura ISO)		gradi
f1 = coeff. di attrito (dipende dalla lavorazione e presenza lubrificante)		///
f2 = coeff. di attrito (tra dado e superficie d'appoggio)		///
σ b,ams = σ ammissibile =		N/mmq
RISULTATI
dn = diametro nocciolo da verificare		mm
Dm = diametro medio del dado		mm
Ar = area del gambo bullone		mmq
d2 = diametro medio della filettatura		mm
α = angolo medio dell'elica del filetto		gradi
φ = angolo di attrito fittizio per il filetto triangolare		gradi
Wt = modulo di resistenza a torsione		mm³
σ max = tensione di trazione riscontrata		N/mmq
τ b = tensione tangenziale riscontrata		N/mmq
σ id = TENSIONE IDEALE riscontrata < σ ams		N/mmq
Fs = Fa = forza di serraggio		N
Ms1 = Momentro dovuto (dall'attrito fra filetti e madrevite)		Nmm
Ms2 = Momentro dovuto (dall'attrito tra dado e superficie d'appoggio)		Nmm
Ms = Ms1 + Ms2 = COPPIA DI SERRAGGIO		Nmm
Ms = COPPIA DI SERRAGGIO in Nm		Nm
