Calcolo manovella - perni e bracci - motore a scoppio
- Meccanica -
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
mettere il punto

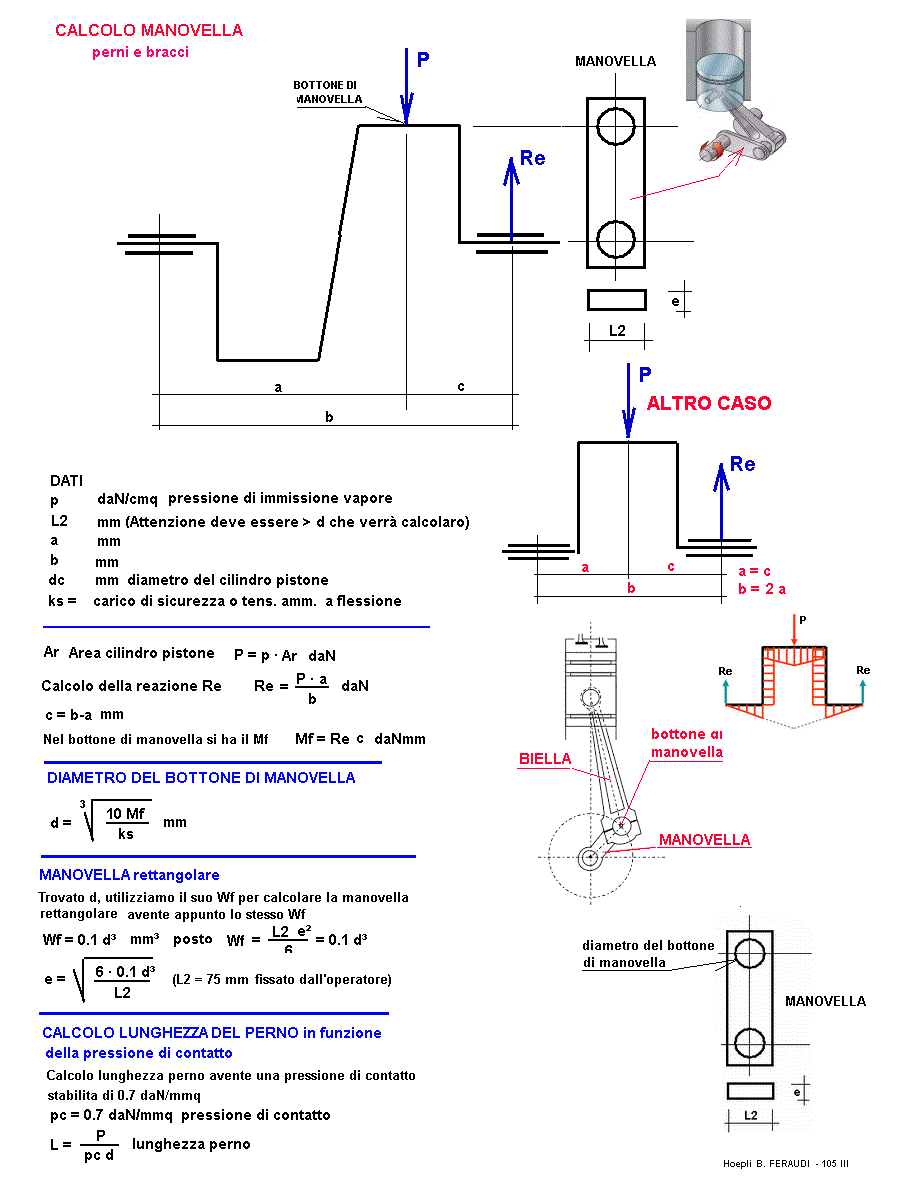

p = pressione di immissione (scoppio)
(max ~ 25)
daN/cmq
L
2
= Larghezza manovella
(scelta a priori) > d·1.2
mm
a =
mm
b =
mm
dc = diametro del cilindro pistone
mm
ks = grado di sicurezza
daN/mm²
pc = pressione di contatto (perno)
daN/mm²
RISULTATI
-----------------------
c =
mm
P = spinta del pistone
daN
Re = Reazione appoggio
daN
Wf = modulo di resistenza
(per bottone di manovella e manovella)
mm³
Mf = Momento flettente prodotto da P
daNmm
Ar = Area cilindro pistone =
cm²
d = diametro del bottone di manovella
mm
e = spessore manovella
mm
L = lunghezza perno
(in funzione di p pressione di contatto)
=
mm
1 daN (deca Newton) = 1 Kg
