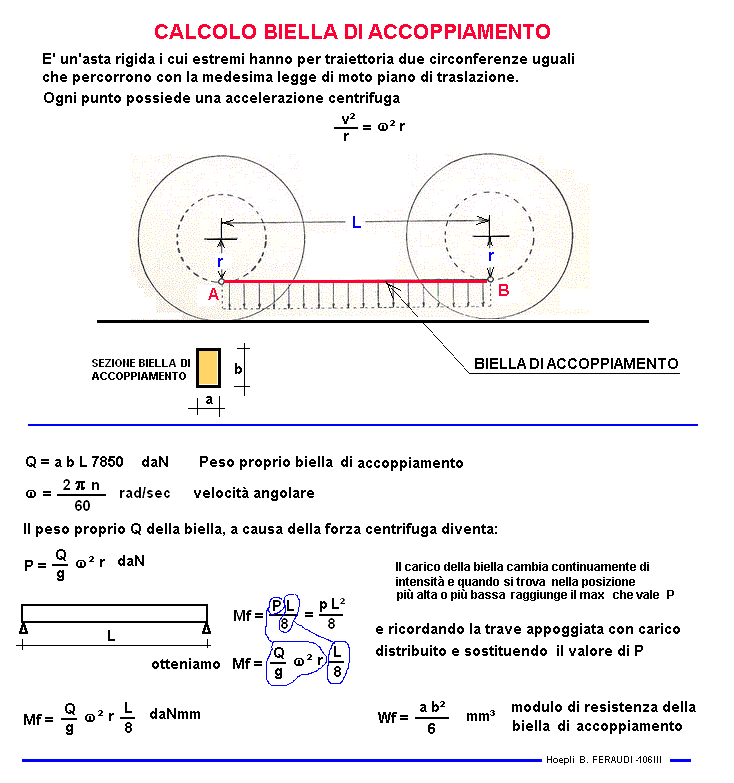

Calcolo Biella di accoppiamento - verifica

- Meccanica -

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
p = pressione di immissione vapore		daN/cmq
L = Lunghezza biella		mm
a = spessore sez. biella		mm
b = altezza sez. biella		mm
r = distanza centri di articolazione nelle ruote		mm
n = numero di giri		giri/min
dc = diametro del cilindro pistone		mm
E = modulo di elasticità della biella		daN/mm²
ks = tensione amm		daN/mm²
ss = coeff. o grado di sicurezza ( per carico di punta Eulero)		daN/mm²
RISULTATI	-----------------------
Q = peso proprio biella		daN
ω = velocità angolare		rad/sec
Mf = Momento flettente (prodotto dal peso mobile della biella)		daNmm
Wf = modulo di resistenza della biella		mm³
σ = (Mf / Wf) + (F / Ab) = sollecitazione max biella		daN/mm²
Area cilindro pistone =		cm²
F = spinta del pistone		daN
Jmin = Momento d'inerzia minimo della biella		mm4
Rt = carico critico o ammissibile di Eulero (per carico di punta)		daN
s = coeff. o grado di sicurezza Eulero (s > ss)		///
P = peso biella causato dalla forza centrifuga		daN
Ab = (a · b) = Area sezione biella		cm²
1 daN (deca Newton) = 1 Kg
