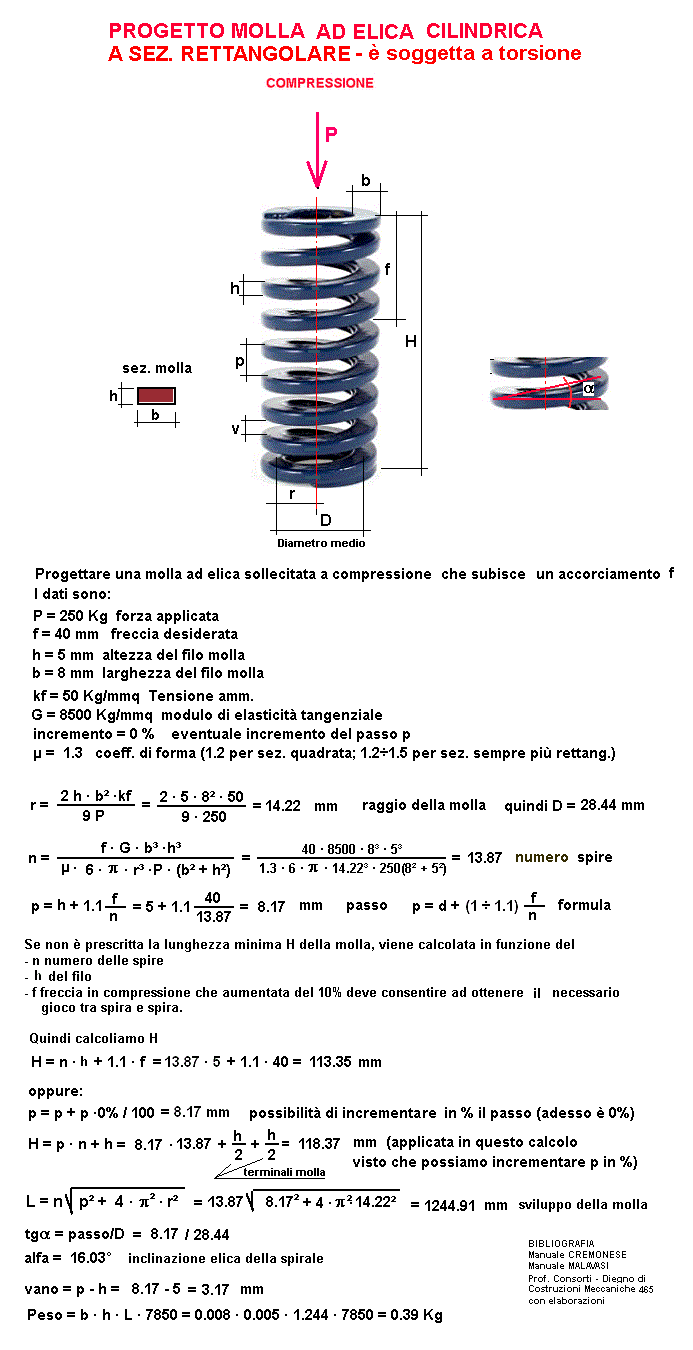

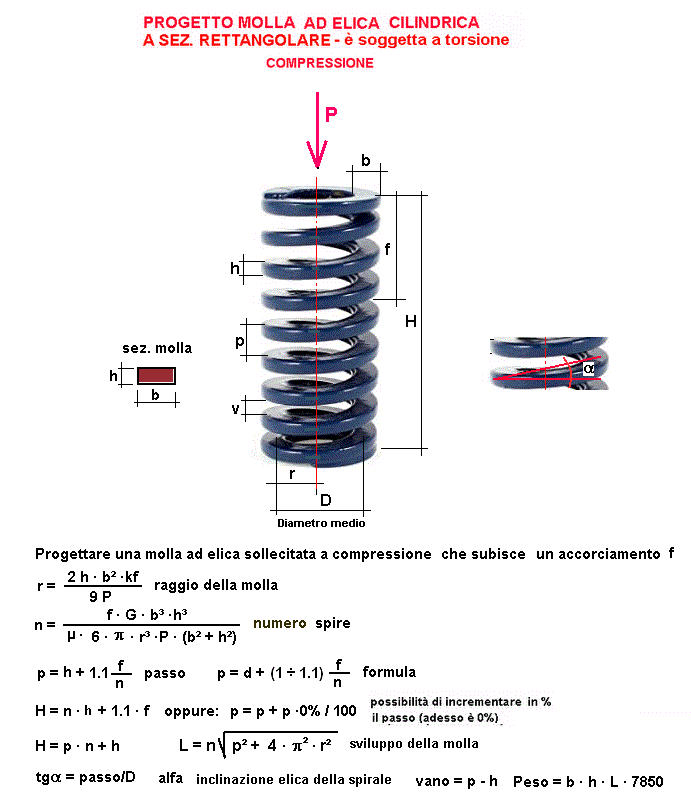

Progetto molla ad elica a sez. rettangolare / quadrata - compressa

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
P = forza applicata		Kg
f = freccia desiderata		mm
h = altezza del filo molla		mm
b = base del filo molla		mm
kf = Tensione amm. - carico di sicurezza molla		Kg/mmq
G = modulo di elasticità tangenziale		Kg/mmq
eventuale incremento del passo p		%
μ = coeff. di forma (1.2 per sez. quadrata; 1.2÷1.5 per sez. sempre più rettang.)		///
RISULTATI
D = Diametro medio della molla		mm
n = N° spire		N°
p = passo		mm
H = altezza molla a riposo >=		mm
L = lunghezza sviluppo molla		mm
α = inclinazione elica della spirale		gradi
v = vano = p - h =		mm
Peso molla		Kg
