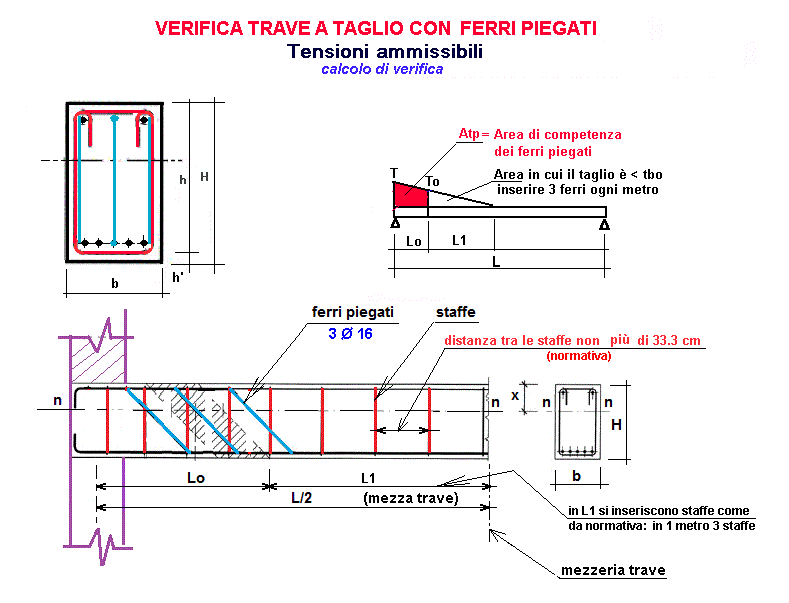

cemento armato verifica a taglio solo ferri piegati

cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = carico unif. distribuito daN/m
T = sforzo di Taglio max (all'appoggio o incastro) daN
H = cm
b = cm
Rck = daN/cmq
tensione amm. acciaio (a trazione)= daN/cmq
h' = cm
dp = diametro ferri piegati = mm
np = numero ferri piegati = ---

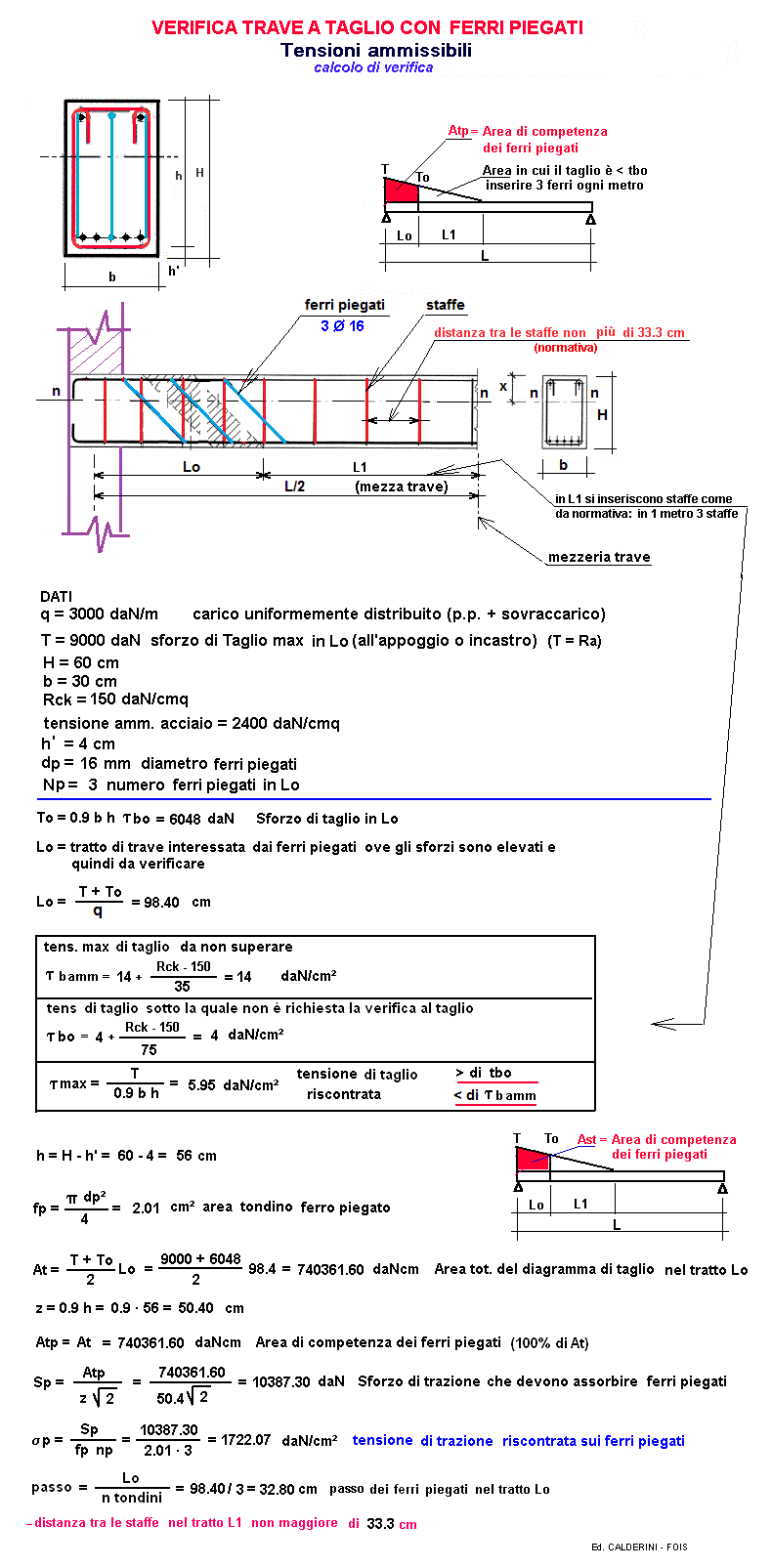

RISULTATI

Lo = cm
h = cm
fp = Area di un ferro piegato cm²
tcam = tens. max da non superare daN/cm²
tbo = tens sotto la quale non è richiesta la verifica al taglio daN/cm²
tens = tensione riscontrata (< tcam e > di tbo) daN/cm²
At = Area tot. del diagramma di taglio daNcm
z = 0.9 h cm
Atp = Area di competenza dei ferri piegati (100% di At) daNcm
Sp = Atp/(z x 1.414) = Sforzo di trazione sui ferri piegati daN
Tens. riscontrata sui ferri piegati nel tratto Lo daN/cm²
To = Sforzo di taglio in Lo daN
passo dei ferri piegati sul tratto Lo vale (Lo/np) cm
1 daN = 1 Kg
