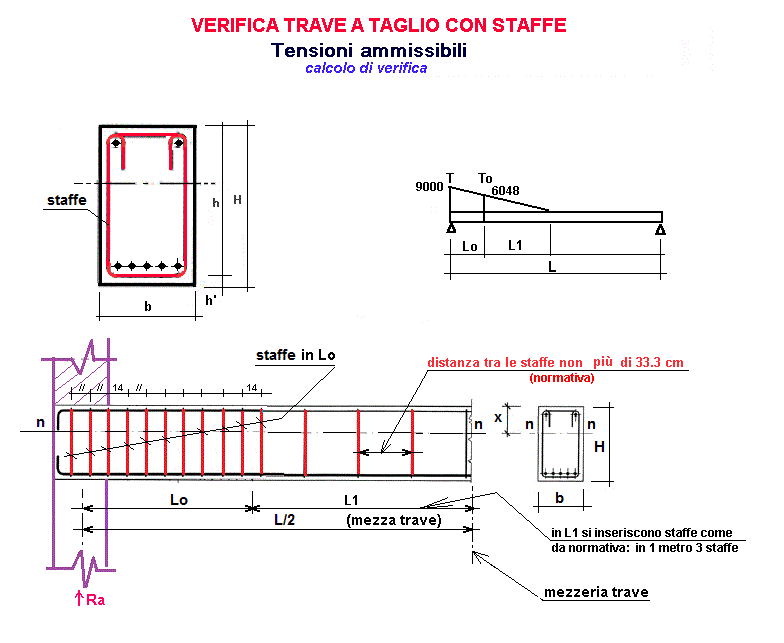

cemento armato ARMATURA RESISTENTE A TAGLIO con sole staffe

cemento armato
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
q = carico uniformemente distribuito (p.p. + sovraccarico)	daN/m
T = sforzo di Taglio max (all'appoggio o incastro)	daN
H =	cm
b =	cm
Rck =	daN/cmq
tensione amm. acciaio =	daN/cmq
h' =	cm
ds = diametro staffe =	mm
Ns = numero staffe =	---
nsBracci = n. bracci per staffa =	---

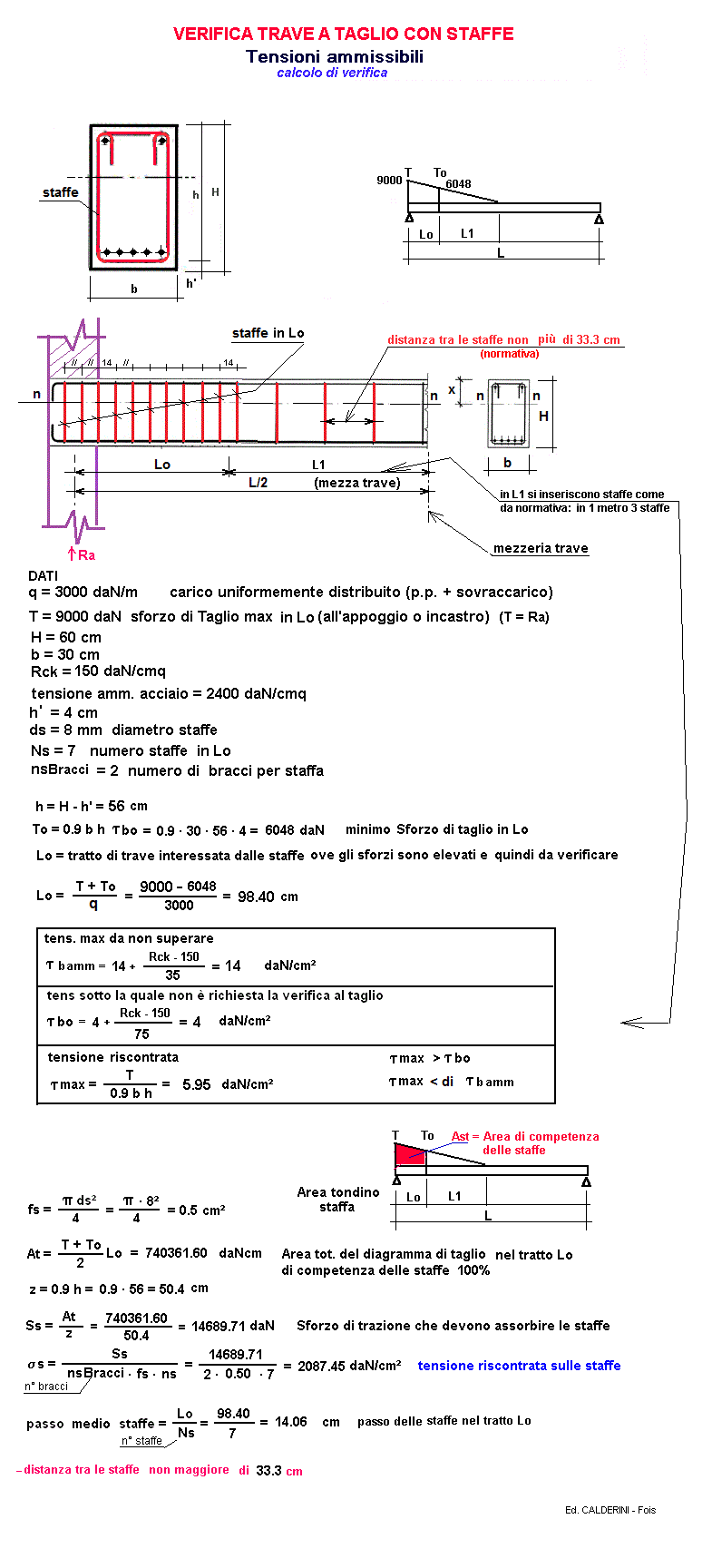

RISULTATI
Lo =	cm
h =	cm
fs = Area di una staffa (un tondino)	cm²
tcam = tens. max da non superare	daN/cm²
tbo = tens sotto la quale non è richiesta la verifica al taglio	daN/cm²
tens = tensione riscontrata (< tcam e > tbo)	daN/cm²
At = Area tot. del diagramma di taglio spettante al 100% alle staffe	daNcm
z = 0.9 h	cm
Ss = Ats/z = Sforzo di trazione che devono assorbire le staffe	daN
Tens. riscontrata sulle staffe nel tratto Lo	daN/cm²
To = Sforzo di taglio in Lo	daN
passo medio delle staffe sul tratto Lo vale (Lo/Ns)	cm
1 daN = 1 Kg
