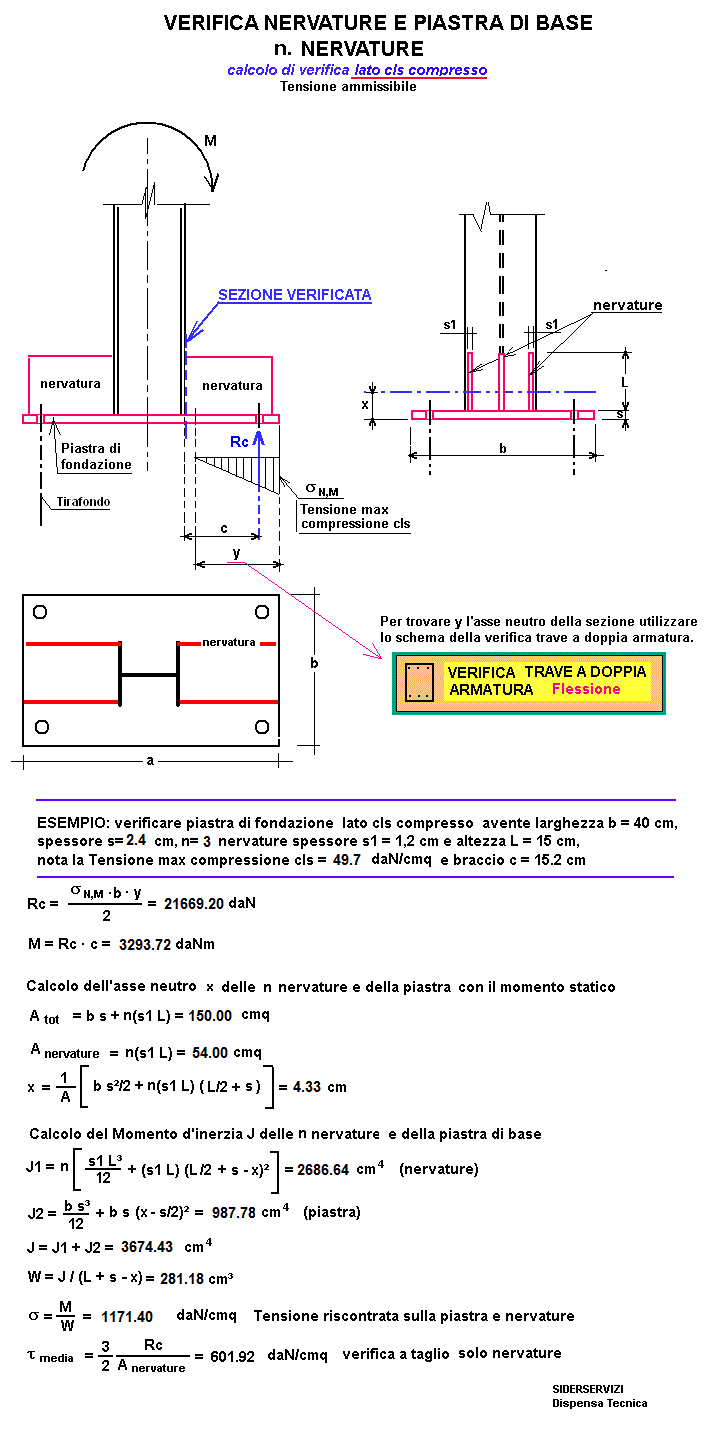

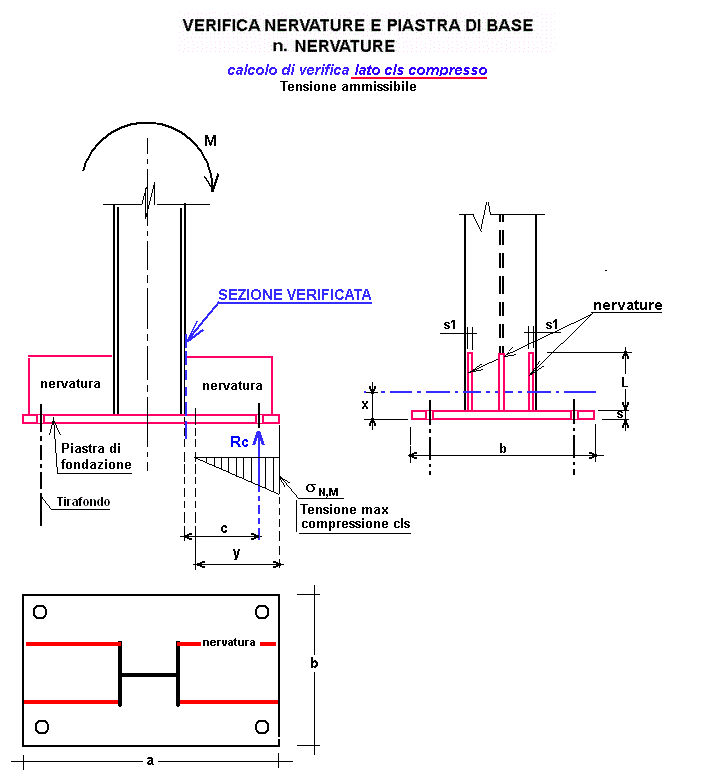

VERIFICA n NERVATURE E PIASTRA DI FONDAZIONE
cemento armato
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
Tensione max compressione cls =	daN/cmq
b = larghezza piastra di fondazione	cm
c = braccio per calcolo di M	cm
n = n. di nervature per lato	cm
y = asse neutro (triangolo delle tensioni)	cm
s = spessore piastra di fondazione	cm
L = altezza nervature	cm
s1 = spessore nervature	cm
tensione amm. acciaio =	daN/cmq
tensione amm. a Taglio acciaio =	daN/cmq
RISULTATI
Rc = Reazione in corrispondenza tirafondi compressi =	daN
M = Rc · c = Mom. che sollecita nervature e piastra =	daNm
Area tot. nervature e piastra =	cmq
Area solo nervature =	cmq
x = asse neutro per calcolo di J	cm
J1 delle nervature rispetto a x =	cm4
J2 della piastra di base rispetto a x =	cm4
J Totale (J1 + J2) rispetto a x =	cm4
W = modulo di resistenza (piastra + nervature)	cm3
tensione riscontrata sull'acciaio=	daN/cmq
tensione di taglio riscontrata sulle nervature =3·Rc/2·Anerv	daN/cmq
1 daN = 1 Kg
