INSERIRE I DATI |
Per i decimali
mettere il punto -
Per azzerare i
risultati premere F5 |
| p = sovraccarico (di calcolo) |
| daN/mq |
| L = Luce solaio |
| cm |
| Ec = modulo di elasticità |
| daN/cm |
| Jc = momento d'inerzia (vedi tabelle) |
| cm4 |
| f amm (da normativa) = L / |
| cm |
φ = Jy/Jx = inserire uno dei coeff.:
soletta c.a = 1,
solai in laterizio monolitici = 0.5,
solai in laterizio a camera d’aria = 0.38,
solai a camera d’aria con travi prefabbricate in c.a. = 0.25
(φ è funzione della tipologia strutturale del solaio) |
| --- |
Tipo di vincolo: (inserire solo: 1, 2, 3, 4, 5)
(appoggio 1), (semincastro 2, 3, 4), (incastro 5). = |
| --- |
RISULTATI |
|

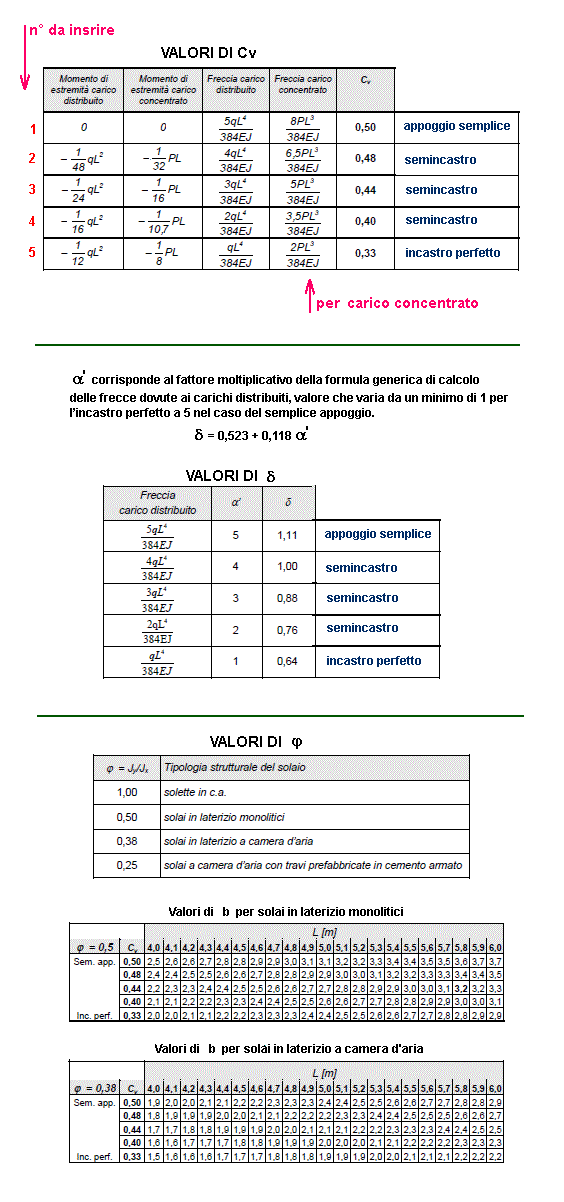

| Cv = coeff. di vincolo |
| --- |
| δ = coeff. |
| --- |
| φ = Jy/Jx = valuta la tipologia strutturale del solaio |
| --- |
| b = fascia trasversale di solaio collaborante (metodo Genel) |
| m |

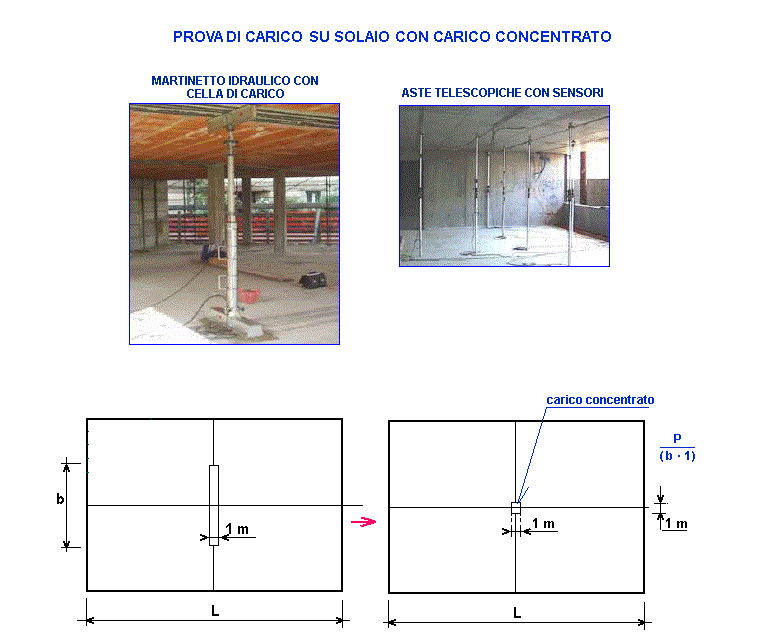

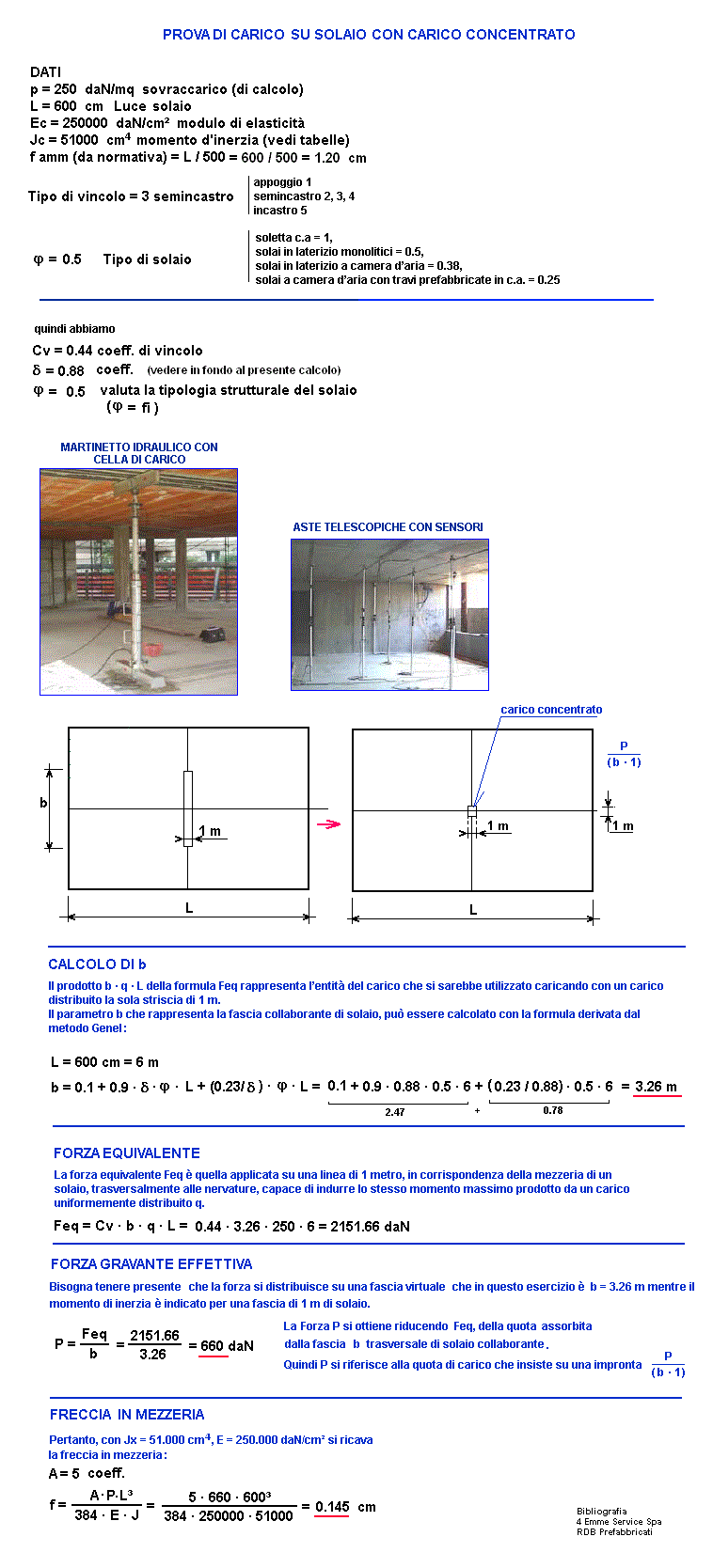

PROVA DI CARICO CON CARICO CONCENTRATO |
|
| Feq = Forza equivalente da applicare in mezzeria |
| daN |
| P = Carico per calcolare la freccia f |
| daN |
| f = FRECCIA TEORICA con carico concentrato |
| cm |
| f ammissibile da normativa = |
| cm |
| A = coeff. del numeratore di f per carico concentrato |
| --- |
|  |
