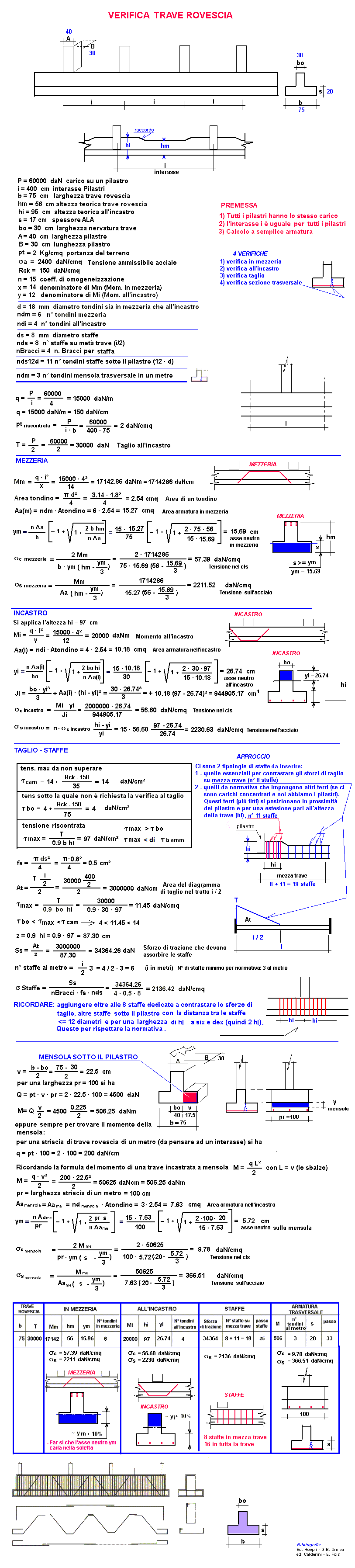

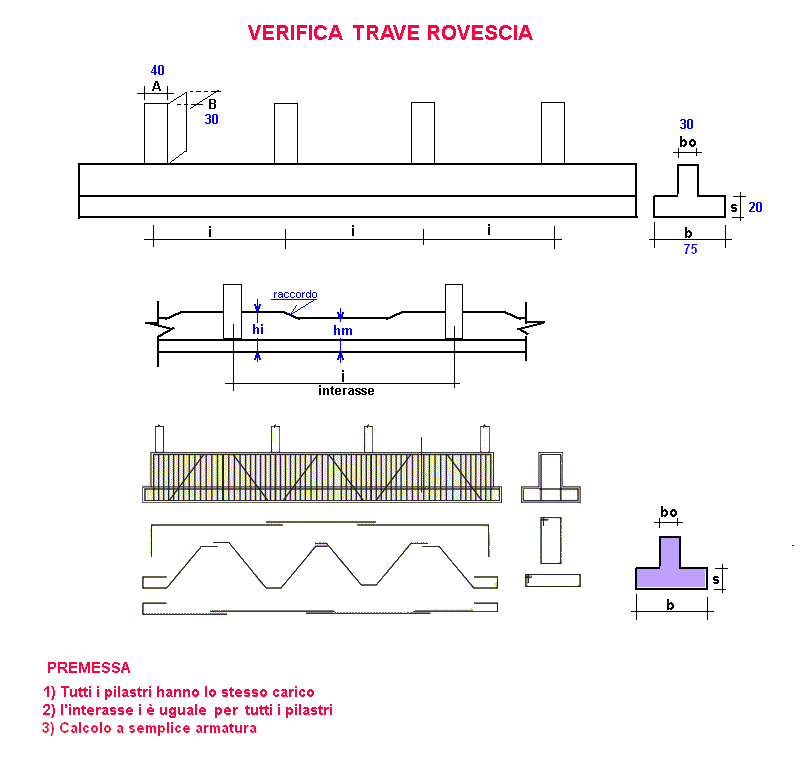

Verifica Trave rovescia in cemento armato con semplice armatura

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare i risultati premere F5 1 daN = 1 Kgf
P = carico su un pilastro		daN (Kgf)
i = interasse Pilastri		cm
b = larghezza trave alla base		cm
hm = altezza trave in mezzeria		cm
hi = altezza trave all'incastro		cm
s = spessore ala (o soletta) della trave		cm
bo = larghezza nervatura trave (>= B spessore pilastro e <= b)		cm
A = larghezza pilastro		cm
B = spessore pilastro		cm
pt = portanza del terreno (tensione ammissibile terreno)		daN/cmq
σ a = Tensione ammissibile acciaio =		daN/cmq
Rck =		daN/cmq
n = coeff. di omogeneizzazione =		///
x = denominatore di Mm (Mom. in mezzeria)		numero
y = denominatore di Mi (Mom. all'incastro)		numero
------------------------ dati relativi alla mezzeria ------------------------
d = diametro tondini posti in mezzeria, all'incastro e sulla mensola =		mm
ndm = N° tondini mezzeria		n°
------------------------ dati relativi all'incastro------------------------
ndi = N° tondini incastro		n°
------------------------ dati relativi al taglio ------------------------
ds = diametro staffe su metà trave =		mm
nds = N° tondini staffe su metà trave (importanti per la verifica a taglio)		n°
nBracci = n. Bracci staffe =		n°
nds12d = n° tondini staffe sotto il pilastro, passo= 12·d (per normativia) =		n°
------------------------ dati relativi alla mensola trasversale ------------------------
ndm = n° tondini mensola trasversale in un metro =		///
RISULTATI ------ RISULTATI ------ RISULTATI
σ b = tensione amm. cls		daN/cmq
q = carico al metro lineare sulla trave rovescia		daN/m
pt riscontrata = portanza terreno riscontrata <= pt amm.		daN/cmq
T = sforzo di Taglio all'incastro		daN
IN MEZZERIA
Mm = q·i²/x = Momento in mezzeria =		daNm
Aa(m) = area armatura in mezzeria		cmq
ym = asse neutro in mezzeria =		cm
σ cls = TENSIONE riscontrata cls in mezzeria		daN/cmq
σ = TENSIONE riscontrata sull'acciaio in mezzeria		daN/cmq
ALL'INCASTRO
Mi = q·i²/y = Momento sull'incastro trave-pilastro		daNm
Aa(i) = area armatura all'incastro		cmq
yi = asse neutro all'incastro		cm
Ji = Momento d'inerzia		cm4
σ TENSIONE riscontrata cls all'incastro		daN/cmq
σ = TENSIONE riscontrata sull'acciaio all'incastro		daN/cmq
TAGLIO - CON SOLO STAFFE
fs = Area di un tondino staffa		cmq
τ cam = Tensione max da non superare		daN/cmq
τ bo = Tensione sotto la quale non è richiesta la verifica al taglio		daN/cmq
τ max = T / (0.9 · bo · hi) = tens. cls		daN/cmq
At = Area tot. del diagramma di taglio nel tratto da 0 ad i/2		daNcm
z = braccio tra armatura tesa e baricentro triangolo compresso cls		cm
Ss = Sforzo di trazione che devono assorbire le staffe		daN
max distanza tra le staffe < (0.8·hi) verifica =		< (0.8·hi)
B) n° staffe da normativa (almeno n° 3 ogni metro) =		///
passo medio staffe (n° = nds da distribuire) =		cm
nds12dVerifica = n° staffe adiacente e sotto il pilastro ((<12 · d) normativa)=		///
σ s = TENSIONE sull'acciaio delle staffe		daN/cmq
ARMATURA TRASVERSALE (mensola)
Aamensola = Area ferri tot. in un metro, per mensola trasversale		cmq
v = sporgenza mensola da bo		cm
Q mensola =		daN
M mensola = Momento che sollecita la mensola		daNm
y mensola = asse neutro mensola		cm
σ cls mensola = TENSIONE riscontrata sul cls mensola		daN/cmq
σ acciaio mensola = TENSIONE riscontrata sull'acciaio mensola		daN/cmq
1 daN = 1 Kgf
