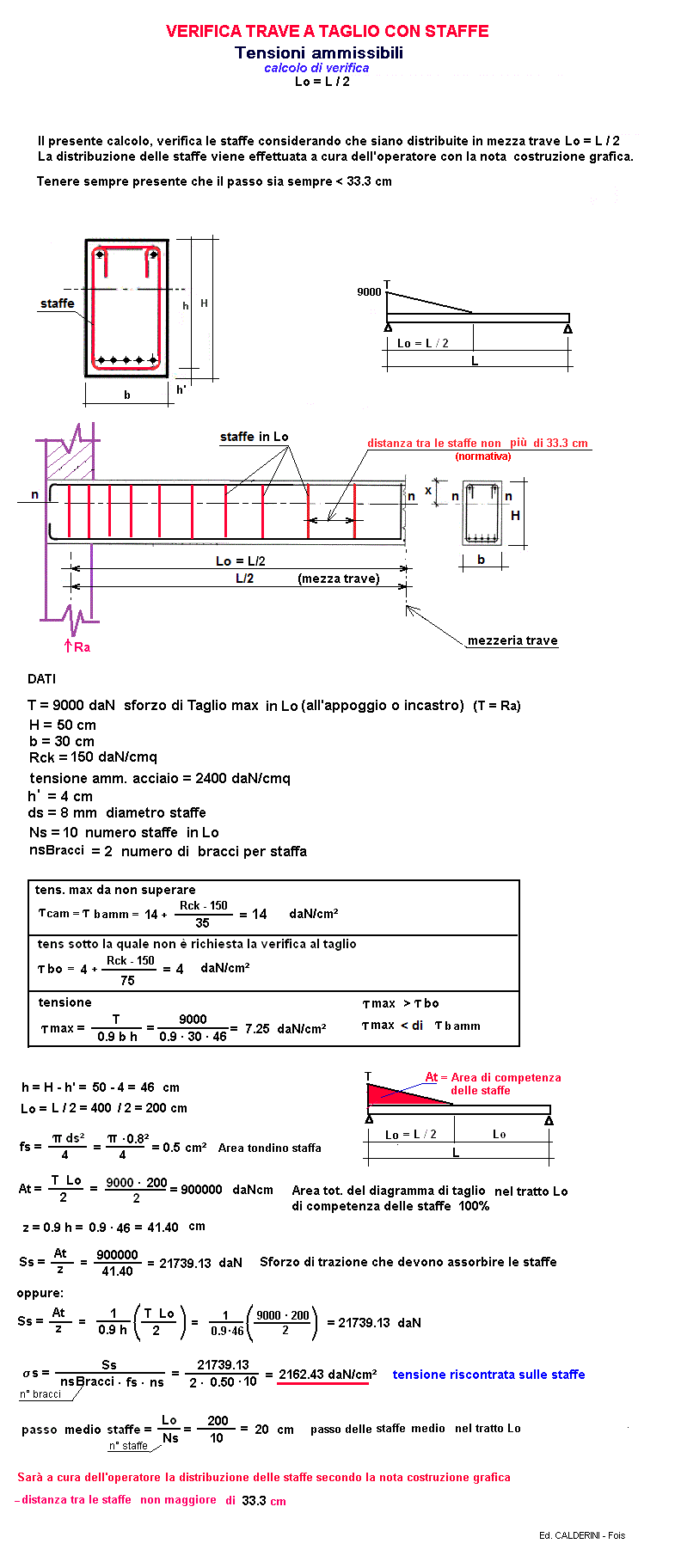

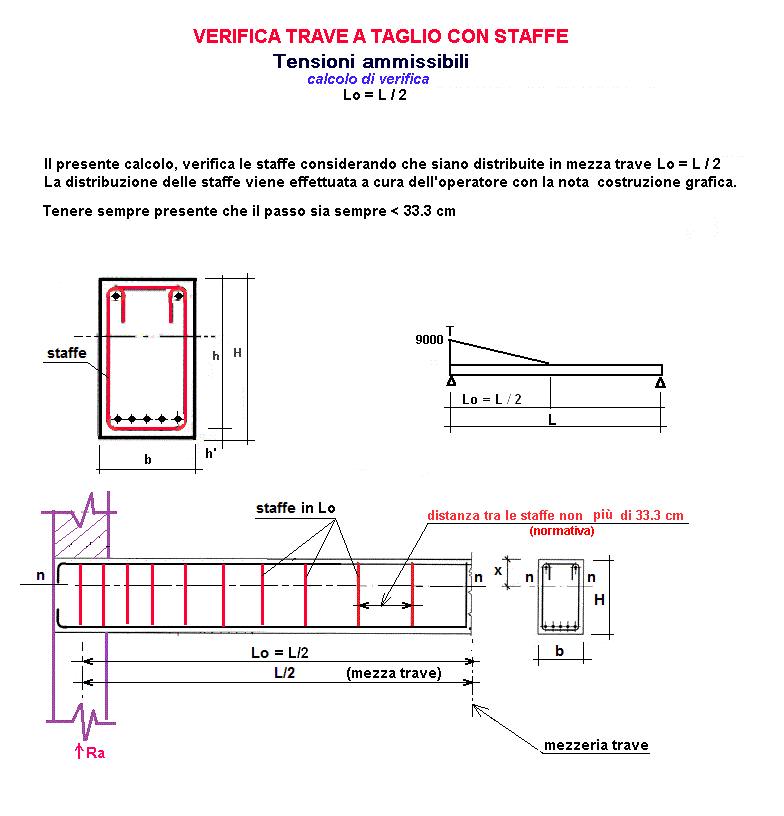

Verifica a taglio con sole staffe ed Lo = L/2

cemento armato
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare i risultati premere F5
L = Lunghezza trave	cm
T = sforzo di Taglio max (all'appoggio o incastro)	daN
H =	cm
b =	cm
Rck =	daN/cmq
σ s = tensione amm. acciaio =	daN/cmq
h' =	cm
ds = diametro staffe =	mm
Ns = numero staffe =	---
nsBracci = n. bracci per staffa =	---
RISULTATI
Lo = mezza trave	cm
h = H - h' = altezza teorica trave	cm
fs = Area di una staffa (un tondino)	cm²
τ cam = tens. max da non superare	daN/cm²
τ bo = tensione sotto la quale non è richiesta la verifica al taglio	daN/cm²
τ max = T / (0.9 · b · h) = tensione max (< tcam e > tbo)	daN/cm²
At = Area tot. del diagramma di taglio spettante al 100% alle staffe	daNcm
z = 0.9 h	cm
Ss = Ats/z = Sforzo di trazione che devono assorbire le staffe	daN
τ = TENSIONE RISCONTRATA sulle staffe nel tratto Lo	daN/cm²
passo medio delle staffe sul tratto Lo vale (Lo/Ns)	cm
1 daN = 1 Kgf
