calcoli in cemento armato

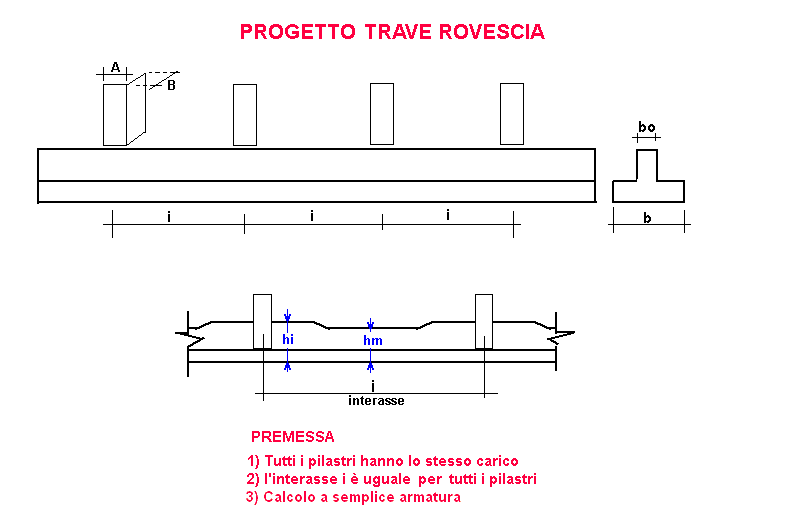

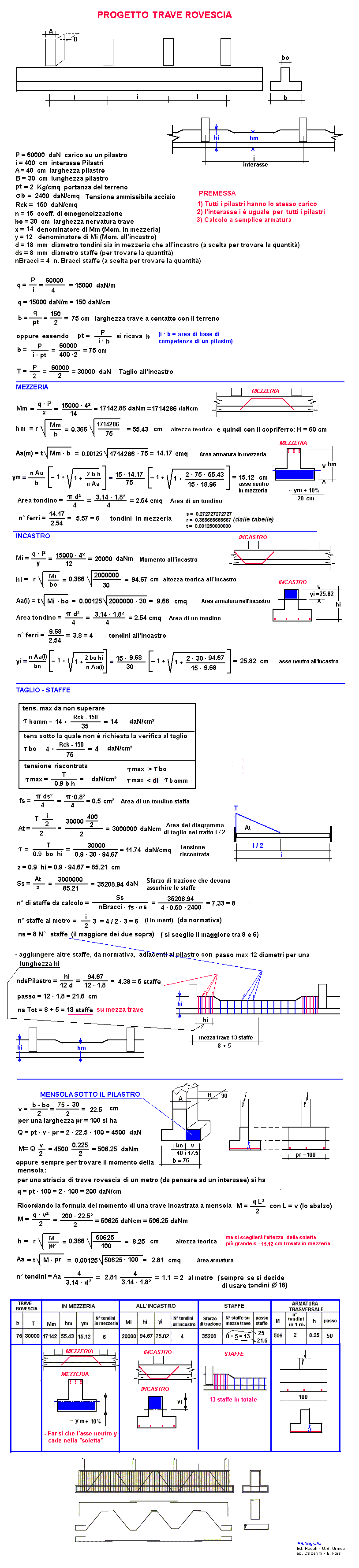

Progetto Trave rovescia in cemento armato con semplice armatura

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare i risultati premere F5
P = carico su un pilastro		daN (Kg)
i = interasse Pilastri		cm
A = larghezza pilastro		cm
B = spessore pilastro		cm
pt = portanza del terreno		daN/cmq
Tensione ammissibile acciaio =		daN/cmq
Rck =		daN/cmq
coeff. di omogeneizzazione =		///
bo = larghezza nervatura trave (>= B largh. pilastro e <= b)		cm
x = denominatore di Mm (Mom. in mezzeria)		numero
y = denominatore di Mi (Mom. all'incastro)		numero
d = diametro tondini sia in mezzeria che all'incastro (serve per trovare la quantità) =		mm
ds = diametro staffe (per trovare la quantità) =		mm
nBracci = n. Bracci staffe (a scelta per trovare la quantità di staffe) =		///
RISULTATI
σ b = tensione cls amm.		daN/m
q = carico al metro lineare sulla trave rovescia		daN/m
b = larghezza trave a contatto con il terreno		cm
T = sforzo di Taglio all'incastro		daN
s =		coef.
r =		coef.
t =		coef.
IN MEZZERIA
Mm = q·i²/x = Momento in mezzeria =		daNm
hm = h in mezzeria (altezza teorica)		cm
Aa(m) = area armatura in mezzeria		cmq
ym = asse neutro mezzeria =		cm
N° tondini in mezzeria (arrotondato all'unità superiore) =		///
ALL'INCASTRO
Mi = q·i²/y = Momento sull'incastro trave-pilastro		daNm
hi = h incastro (altezza teorica) =		cm
Aa(i) = area armatura all'incastro		cmq
yi = asse neutro incastro		cm
N° tondini all'incastro (arrotondato all'unità superiore) =		///
TAGLIO - CON SOLO STAFFE
fs = Area di un tondino staffa		cmq
τ cam = Tensione max da non superare		daN/cmq
τ bo = Tensione sotto la quale non è richiesta la verifica al taglio		daN/cmq
τ max = Tensione riscontrata incastro		daN/cmq
At = Area tot. del diagramma di taglio nel tratto da 0 ad i/2		daNcm
z = braccio tra armatura tesa e baricentro triangolo compresso cls		cm
Ss = Sforzo di trazione che devono assorbire le staffe		daN
A) n° staffe da calcolo =		///
B) n° staffe da normativa (almeno n° 3 ogni metro) =		///
C) ns = n° di staffe da calcolo su mezza trave (il max tra A e B) =		///
passo staffe di ns C)=		cm
max distanza tra le staffe < (0.8·hi) verifica =		< (0.8·hi)
ns Tot = NUMERO STAFFE SU MEZZA TRAVE (il max tra A e B) + ndsPilastro =		///
ndsPilastro = n° staffe adiacenti al pilastro (< 12 · d) (per normativa)		///
passo staffe adiacenti al pilastro		cm
ARMATURA TRASVERSALE
v = sporgenza mensola da bo		cm
Q mensola = Carico sulla mensola		daN
M mensola = Momento della mensola		daNm
h mensola = altezza teorica (se viene < s allora h = s)		cm
Aa mensola = Area tondini mensola		cmq
n° tondini mensola alla base trave, sotto il pilastro ed ad ogni metro di trave, trasversalmente		n°
passo = distanza ferri mensola =		cm
