INSERIRE I DATI |
per i decimali mettere il punto |
| q = sovraccarico = |
daN/ml |
| L = lunghezza = |
cm |
| J = mom. inerzia = |
cm4 |
| W = mod. di resistenza = |
cmc |
| E = mod. di elasticità = |
daN/cm² |
| f amm. = L / |
cm |
| tensione amm = |
daN/cm² |
| x = (0,00 < x < L) = |
cm |
RISULTATI |
|

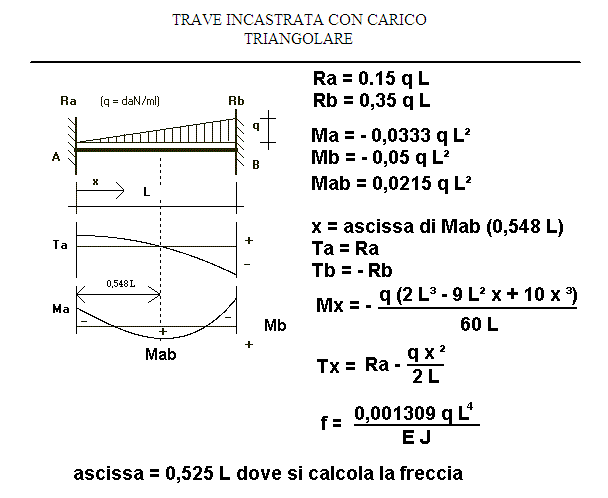

| Ra = 0,15 q L = |
daN |
| Rb = 0,35 q L = |
daN |
| Ma = - 0,0333 q L² = |
daNm |
| Mb = - 0,05 q L² = |
daNm |
| Mab = 0,0215 q L² = |
daNm |
| x = ascissa di Mab (0,548 L) = |
cm |
| Ta = Ra = |
daN |
| Tb = - Rb = |
daN |
| Mx = - q (2 L³ - 9 L² x + 10 x ³)/ 60 L = |
daNm |
| Tx = Ra - q x ² / 2 L = |
daN |
| tensione riscontrata in A = Ma/W = |
daN/cm² |
| tensione riscontrata in B = Mb/W = |
daN/cm² |
| tensione riscontrata in A-B = Ma-b/W = |
daN/cm² |
| f = freccia riscontrata = 0,001309 q L4/E J = |
cm |
| ascissa = 0,525 L dove si calcola la freccia = |
cm |
| freccia ammissibile = |
cm |
| 1 daN = 1 Kg |  |
