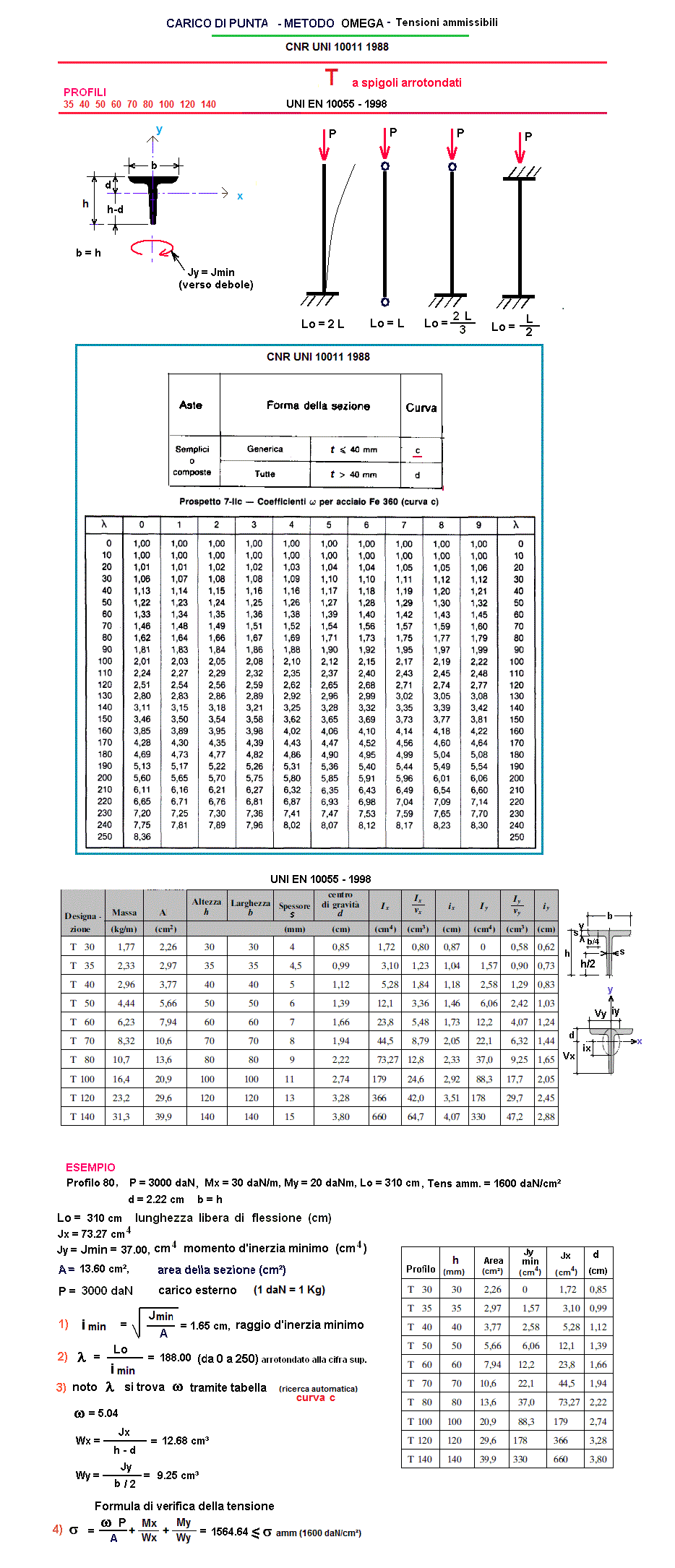

PROFILATI a T con spigoli arrotondati -
VERIFICA A CARICO DI PUNTA - METODO OMEGA --
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali usare il punto
P = carico da verificare
daN
Mx = momento intorno a x
daNm
My = momento intorno a y
daNm
Lo = lunghezza libera di flessione =
cm
PROFILO a T (es.: 100 opp. 120 ecc...)
mm
Tensione ammissibile =
daN/cm²
RISULTATI
= per acciaio tipo 1 (
amm 1600 Kg/cm²)
///
A = Area della sezione =
cm²
Jy = J min = momento d'inerzia minimo =
cm
4
i min = raggio d'inerzia minimo =
cm
Wx = modulo di resistenza intorno a x (dei 2 profili)=
cm
3
Wy = modulo di resistenza intorno a y (dei 2 profili)=
cm
3
= Lo/i min = Lambda (arrotond. cifra sup)=
///
Tensione riscontrata =
P / A +Mx/Wx + My/Wy=
daN/cm²
