INSERIRE I DATI |
Per i decimali mettere il punto |
| P = carico applicato = |
daN |
| L = lunghezza trave = |
cm |
| b = |
cm |
| J = momento inerzia = |
cm4 |
| W = modulo di resistenza = |
cm³ |
| E = modulo di elasticità = |
daN/cm² |
| f ammissibile = L / |
cm |
| Tensione ammissibile = |
daN/cm² |
RISULTATI |
|

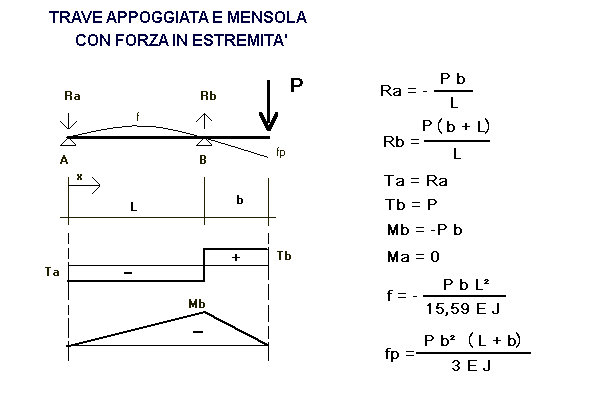

| Ra = - P b/L = |
daN |
| Rb = P(b + L)/L = |
daN |
| Mb = - P b = |
daNm |
| Ta = Ra = |
daN |
| Tb = P = |
daN
|
 B = tensione riscontrata in B = Mb/W = |
daN/cm² |
| f = - P b L² /15.59 E J = freccia riscontrata tra A-B = |
cm |
| f ammissibile tra A-B = |
cm |
| fp = P b ² (L + b)/3 E J = freccia riscontrata sotto P = |
cm |
| f ammissibile sotto P = |
cm |
| la f tra A-B è max quando x = 0.557 L = |
cm |
| 1 daN = 1 Kg |  |
