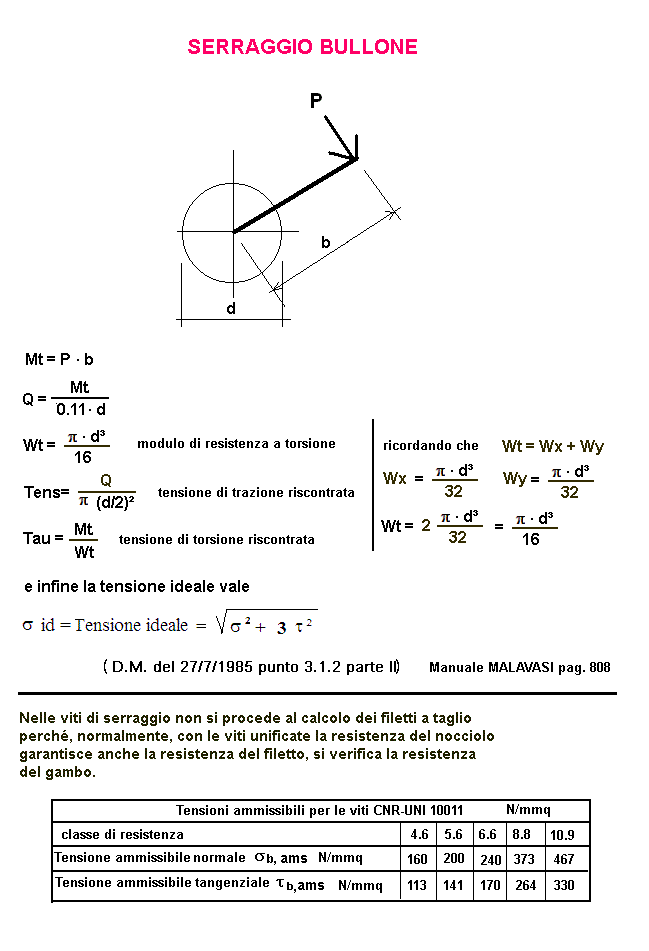

VERIFICA SERRAGGIO BULLONE - (TRAZIONE E TORSIONE) -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali usare il punto
P = sforzo applicato all'impugnatura della chiave =
daN
b = lunghezza braccio della chiave =
cm
d = diametro del gambo bullone
(vedi tabelle sotto)
cm
s
amm
= tensione ammissibile
daN/cm²
RISULTATI
A = Area sezione bullone =
cm²
Q = sforzo di trazione lungo l'asse del bullone =
daN
Wt = modulo di resistenza a torsione =
p
d³/16 = 0,2 d³ =
cm³
Mt (in Kg x cm) = Momento torcente = P b =
daNcm
Mt (in Kg x m) =
daNm
s
= tensione di trazione riscontrata = Q/A =
daN/cm²
t
= tensione di torsione riscontrata = Mt/Wt =
daN/cm²
s
id
=Tensione Ideale riscontrata nel gambo del bullone=
daN/cm²
1 daN = 1 Kg
