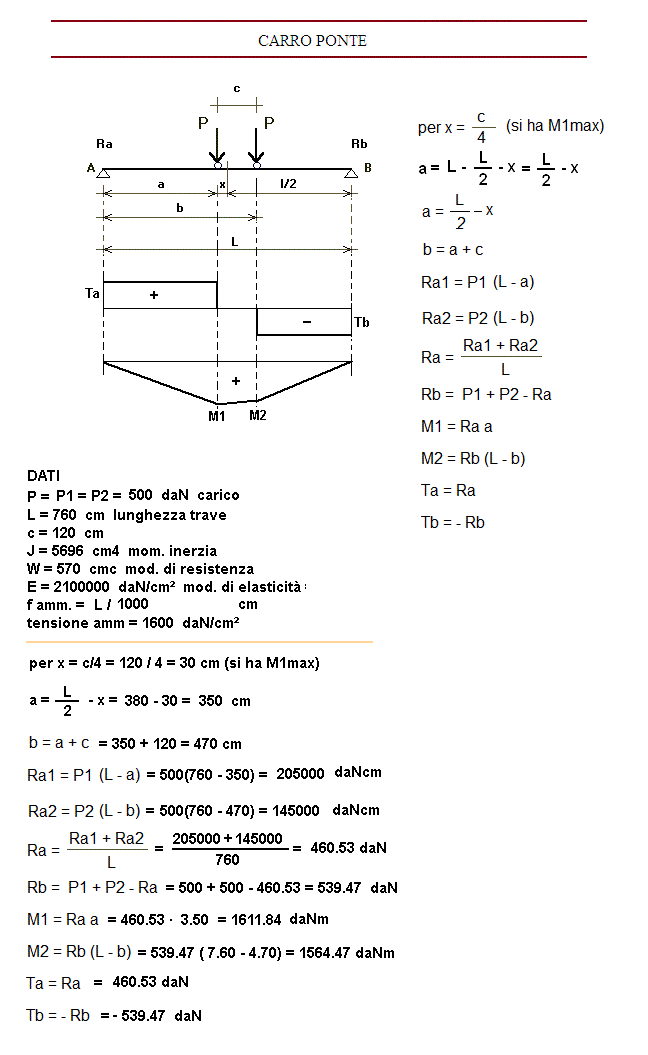

TRAVE PER CARRO PONTE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P = carico =
daN
L = lunghezza trave =
cm
c =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
per x = c/4 = (si ha M1max)
cm
a = L/2 - x =
cm
b = a + c =
cm
Ra =
daN
Rb =
daN
M1 = Ra a = (max)
daNm
M2 = Rb (L - b) =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
tensione riscontrata sotto il carico di six = M1/W =
daN/cm²
tensione riscontrata sotto il carico di dex = M2/W =
daN/cm²
f1 = (sotto il carico P di six) =
cm
f2 = (sotto il carico P di dex) =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
