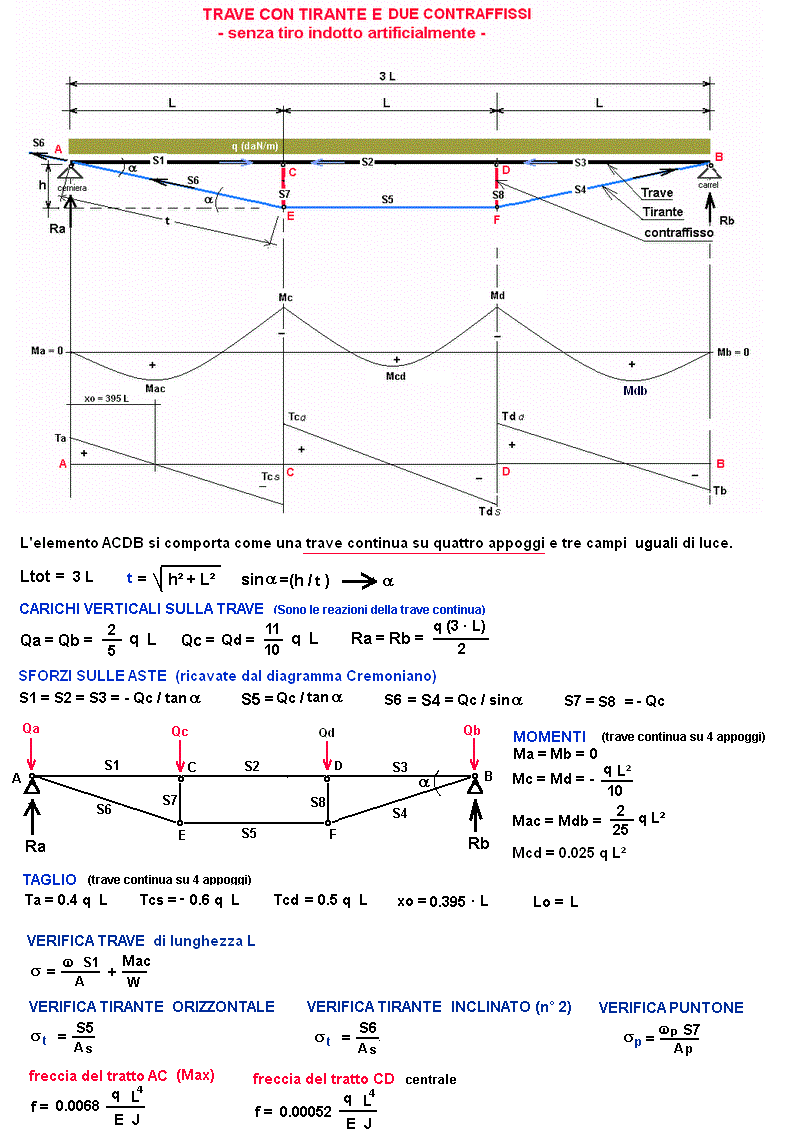

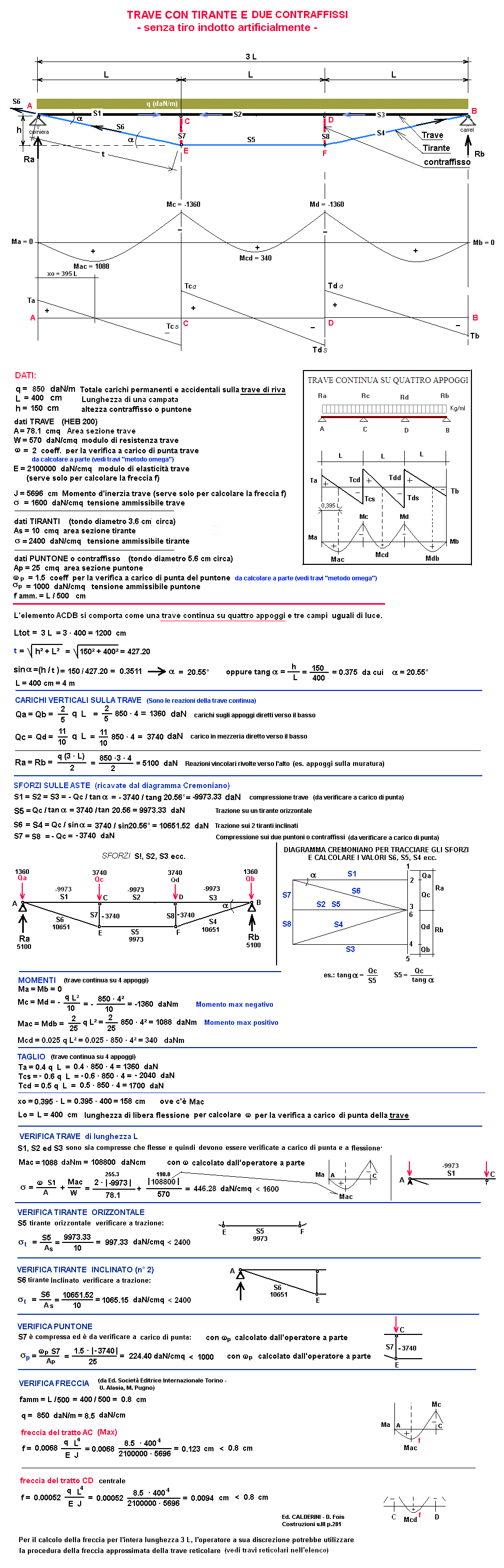

Trave armata con 2 contraffissi e 3 tiranti e carico uniforme

Trave armata con 2 contraffissi e 3 tiranti e carico uniforme
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
Per i decimali mettere il punto
q = Totale carichi permanenti e accidentali sulla trave di riva daN/m (Kgf/m)
L = Lunghezza campata trave cm
h = altezza contraffisso o puntone cm

dati TRAVE

A = aera sezione trave cmq
W = modulo di resistenza trave daN/cmq
ω = per la verifica a carico di punta trave coeff
E = modulo di elasticità trave (serve solo per calcolare la freccia f) daN/cmq
J = Momento d'inerzia trave (serve solo per calcolare la freccia f) cm⁴
σ = Tensione ammissibile trave daN/cmq

dati TIRANTI

As = area sezione tirante cmq
σ t = Tensione ammissibile tirante daN/cmq

dati PUNTONE o contraffisso

Ap = area sezione puntone cmq
ω p = per la verifica a carico di punta del puntone coeff
σ p =Tensione ammissibile puntone daN/cmq

f amm. = L / cm

RISULTATI

t = lunghezza tirante cm
α = inclinazione tirante gradi
Qa = Qb = carichi sugli appoggi diretti verso il basso daN (Kgf)
Qc = Qd = carico in mezzeria diretto verso il basso daN (Kgf)
Ra = Rb = Reazioni vincolari rivolte verso l'alto daN
S1 = S2 = S3 = compressione trave (da verificare a carico di punta) daN
S5 = trazione su un tirante orizzontale daN
S6 = S4 = trazione sui 2 tiranti inclinati daN
S7 = S8 = Qc = compressione sui due puntoni o contraffissi daN
Mc = Md = Momenti in C e D daNm
Mac = Mdb = (a 0.395 · L dal bordo trave) daNm
Mcd = Momento in CD daNm
Ta = -Tb = 0.4 q L (come la trave continua su 4 appoggi) daN
Tcs = -Tdd = 0.6 q L (come la trave continua su 4 appoggi) daN
Tcd = -Tds = 0.5 q L (come la trave continua su 4 appoggi) daN
σ = Tensione di presso-flessione riscontrata sulla trave daN/cmq
σ So = Tensione di trazione riscontrata sul tirante orizzontale (S5) daN/cmq
σ S = Tensione di trazione riscontrata sui tiranti inclinati (S4, S6) daN/cmq
σ p = Tensione di compressione riscontrata sui due puntoni daN/cmq
xo = ascissa per il momneto max in campata AC cm
Lo = (L) = lunghezza di libera inflessione per la verifica a carico di punta TRAVE cm
fac = freccia in campata AC = L laterale (della trave su 4 appoggi) cm
fcd = freccia in campata CD = L centrale (della trave su 4 appoggi) cm
freccia ammissibile su una campata = L e non su 3 L= cm

1 daN = 1 Kgf --- 1 daN = 10 N

INSERIRE I DATI	Per i decimali mettere il punto
q = Totale carichi permanenti e accidentali sulla trave di riva	daN/m (Kgf/m)
L = Lunghezza campata trave	cm
h = altezza contraffisso o puntone	cm
dati TRAVE
A = aera sezione trave	cmq
W = modulo di resistenza trave	daN/cmq
ω = per la verifica a carico di punta trave	coeff
E = modulo di elasticità trave (serve solo per calcolare la freccia f)	daN/cmq
J = Momento d'inerzia trave (serve solo per calcolare la freccia f)	cm⁴
σ = Tensione ammissibile trave	daN/cmq
dati TIRANTI
As = area sezione tirante	cmq
σ t = Tensione ammissibile tirante	daN/cmq
dati PUNTONE o contraffisso
Ap = area sezione puntone	cmq
ω p = per la verifica a carico di punta del puntone	coeff
σ p =Tensione ammissibile puntone	daN/cmq
f amm. = L /	cm
RISULTATI
t = lunghezza tirante	cm
α = inclinazione tirante	gradi
Qa = Qb = carichi sugli appoggi diretti verso il basso	daN (Kgf)
Qc = Qd = carico in mezzeria diretto verso il basso	daN (Kgf)
Ra = Rb = Reazioni vincolari rivolte verso l'alto	daN
S1 = S2 = S3 = compressione trave (da verificare a carico di punta)	daN
S5 = trazione su un tirante orizzontale	daN
S6 = S4 = trazione sui 2 tiranti inclinati	daN
S7 = S8 = Qc = compressione sui due puntoni o contraffissi	daN
Mc = Md = Momenti in C e D	daNm
Mac = Mdb = (a 0.395 · L dal bordo trave)	daNm
Mcd = Momento in CD	daNm
Ta = -Tb = 0.4 q L (come la trave continua su 4 appoggi)	daN
Tcs = -Tdd = 0.6 q L (come la trave continua su 4 appoggi)	daN
Tcd = -Tds = 0.5 q L (come la trave continua su 4 appoggi)	daN
σ = Tensione di presso-flessione riscontrata sulla trave	daN/cmq
σ So = Tensione di trazione riscontrata sul tirante orizzontale (S5)	daN/cmq
σ S = Tensione di trazione riscontrata sui tiranti inclinati (S4, S6)	daN/cmq
σ p = Tensione di compressione riscontrata sui due puntoni	daN/cmq
xo = ascissa per il momneto max in campata AC	cm
Lo = (L) = lunghezza di libera inflessione per la verifica a carico di punta TRAVE	cm
fac = freccia in campata AC = L laterale (della trave su 4 appoggi)	cm
fcd = freccia in campata CD = L centrale (della trave su 4 appoggi)	cm
freccia ammissibile su una campata = L e non su 3 L=	cm
1 daN = 1 Kgf --- 1 daN = 10 N
