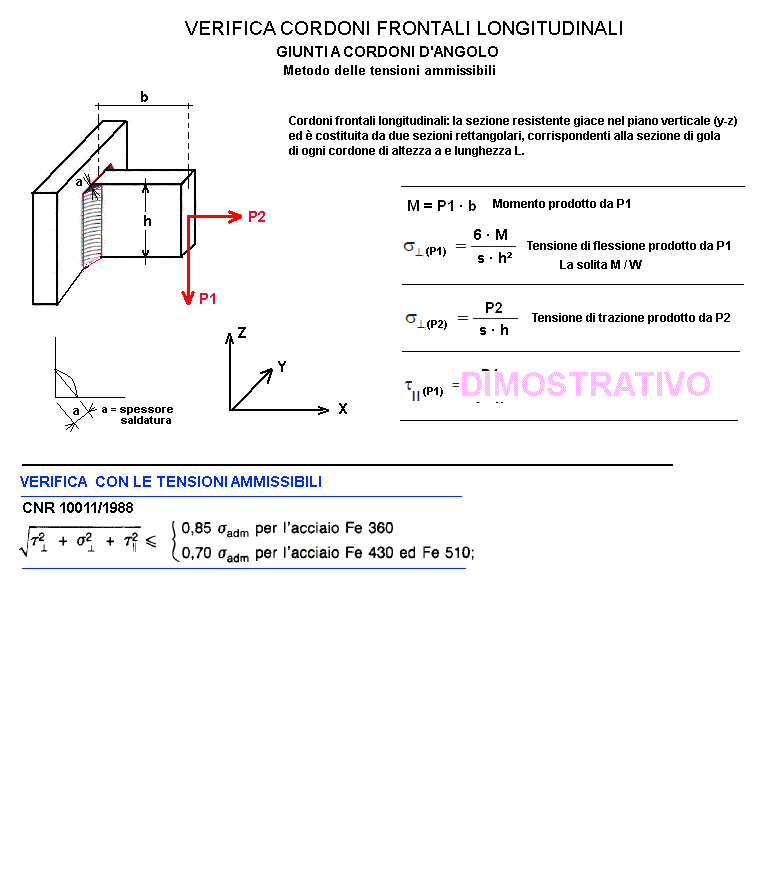

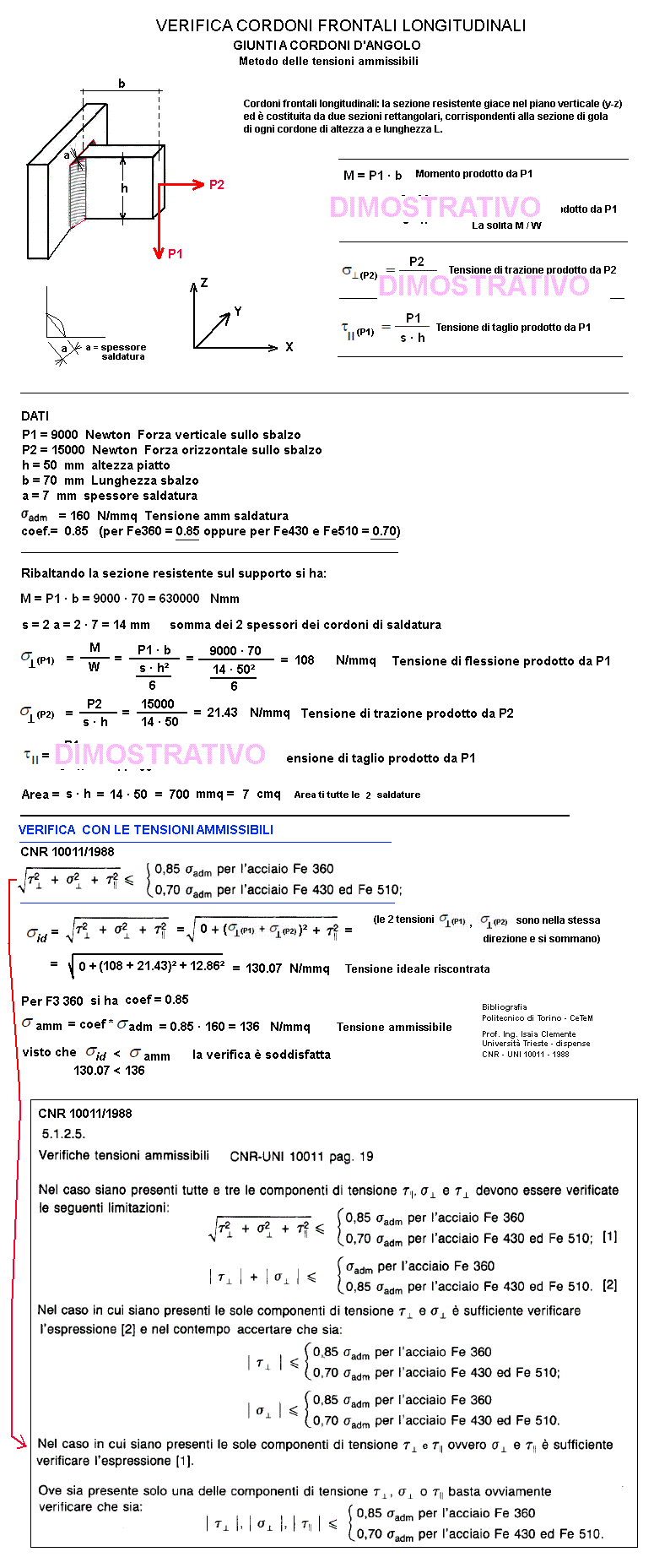

Verifica saldature cordoni frontali longitudinali e 2 forze

* * *


OGGETTO:
tra247-stampa




n° decimali =

INSERIRE I DATI

 per i decimali
usare il punto
P1 = Forza verticale sullo sbalzo Newton
P2 = Forza orizzontale sullo sbalzo Newton
h = altezza piatto mm
b = Lunghezza sbalzo mm
a = spessore saldatura mm
σ adm = Tensione amm saldatura N/mmq
coef.= (per Fe360 = 0.85 oppure per Fe430 e Fe510 = 0.70) coeff.----

RISULTATI

s = 2 · a = somma spessori delle 2 saldature mm
M = Momento prodotto da P1 Nmm
σ T (P1) = Tensione di flessione prodotto da P1 N/mmq
σ T (P2) = Tensione di trazione prodotto da P2 N/mmq
τ // (P1) = Tensione di taglio prodotto da P1 N/mmq
Area = Area di tutte le saldature cm²

VERIFICA

----
σ id. (<= σ amm.) = tensione ideale riscontrata N/mmq
σ amm = tensione amm N/mmq
1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
