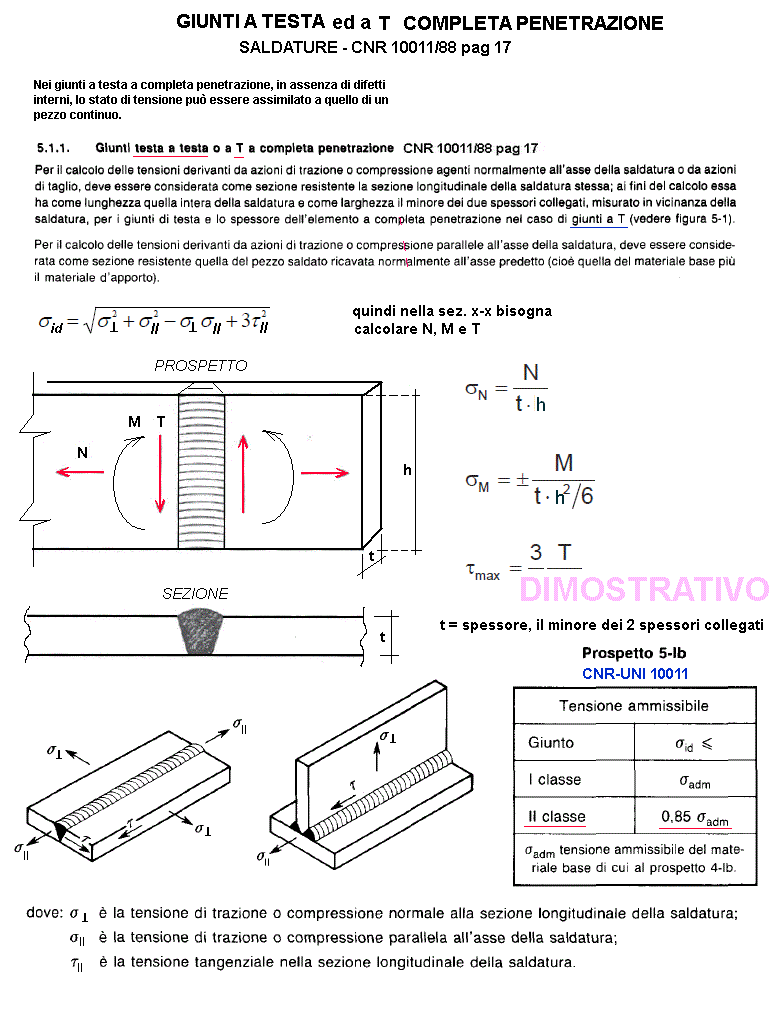

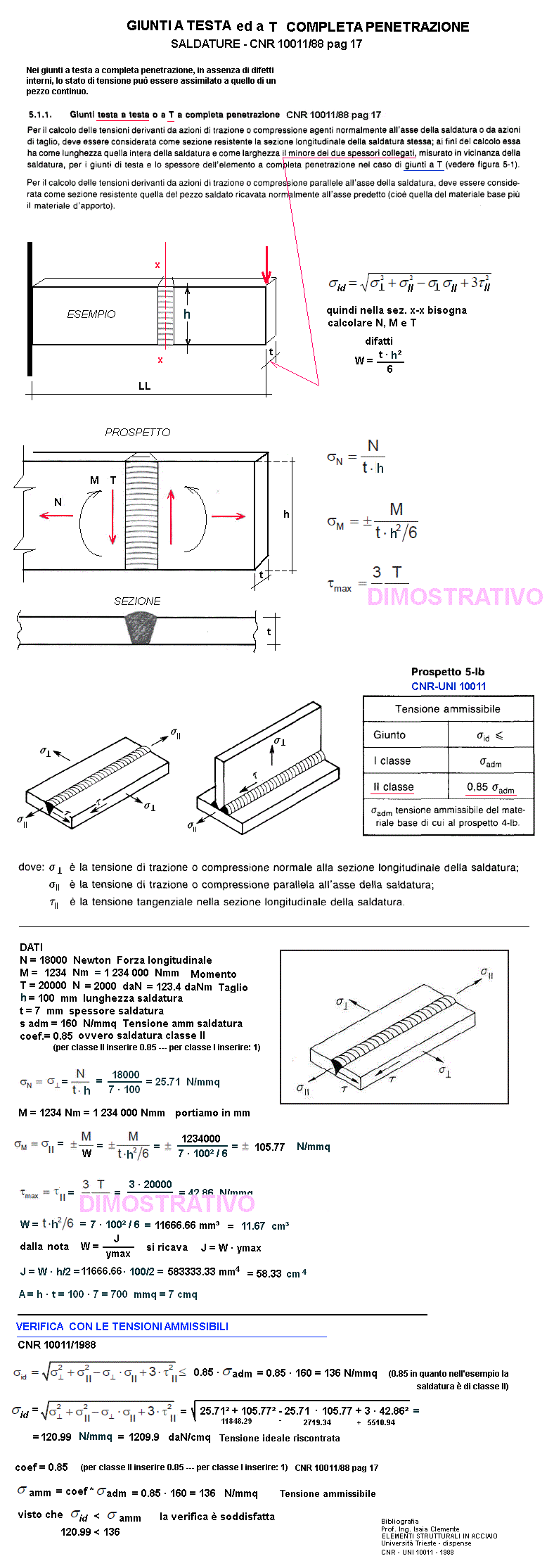

Verifica saldature giunti a testa a completa penetrazione - metodo tensioni ammissibili
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
usare il punto
N = Forza
Newton
M = Momento
N·m
daN·m
T = Taglio
N
h = lunghezza saldatura
mm
t = spessore saldatura
mm
σ adm = Tensione amm saldatura
N/mmq
daN/cmq
coef.= (per classe II inserire 0.85 --- per classe I inserire: 1)
coeff.
RISULTATI
σ N = Tensione di trazione
N/mmq
daN/cmq
σ M = Tensione di flessione
N/mmq
daN/cmq
τ max = Tensione di taglio
N/mmq
daN/cmq
W = modulo di resistenza saldatura
mm³
cm³
J = momento d'inerzia saldatura
mm
4
cm
4
Area = Area della saldatura
mm²
cm²
VERIFICA
----
σ id. (<= σ adm) = tensione ideale riscontrata
N/mmq
daN/cmq
σ amm = tensione amm. saldatura
N/mmq
daN/cm²
1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
