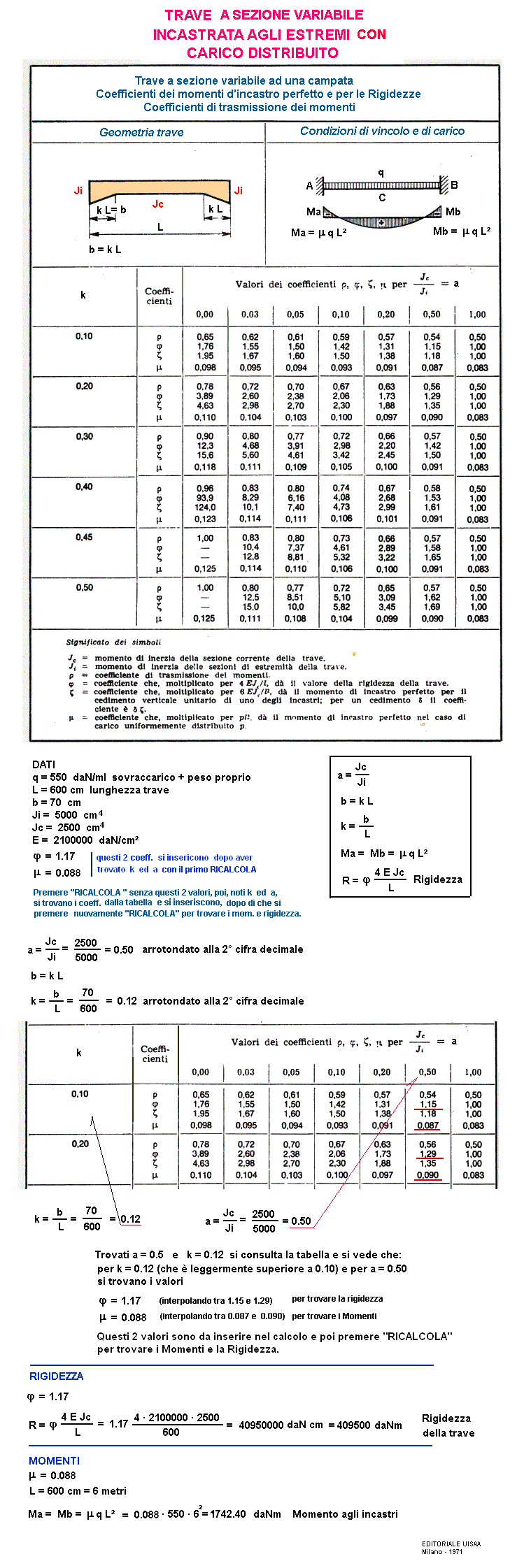

Trave a sezione variabile incastrata con carico distribuito
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
Per azzerare i risultati premere F5
q = sovraccarico + peso proprio
daN/ml
L = lunghezza trave
cm
b =
cm
Ji = Momento d'inerzia all'incastro
cm
4
Jc = Momento d'inerzia in mezzeria
cm
4
E = Modulo di elasticità
daN/cm²
φ = coeff. per trovare la rigidezza (vedi tabella sopra)
coeff.
μ = coeff. per trovare i Momenti (vedi tabella sopra)
coeff.
RISULTATI
k = b/L =
---
a = Jc/Ji =
---
R = φ · 4 · E · Jc / L = Rigidezza della trave
daNm
Ma = Mb = μ · q · L² = Momento all'incastro
daNm
Qui sotto solo confronto con trave a sez. costante incastrata agli estremi
Ma = Mb = q · L² /12 = Momento all'incastro
daNm
Mc = q · L² /24 = Momento in mezzeria
daNm
1 daN = 1 Kgf
