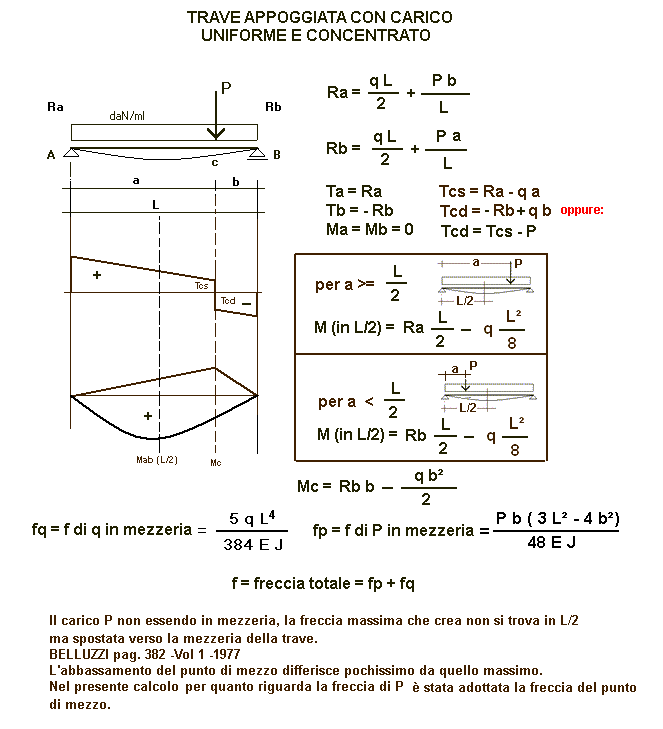

Trave appoggiata con carico distribuito e forza non in asse
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico concentrato =
daN
q = carico distribuito =
daN/m
L = lunghezza trave =
cm
a =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
b = L - a =
cm
Ra =
daN
Rb =
daN
Mab = Momento in mezzeria (L/2) =
daNm
Mc = Momento sotto il carico P =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
Tcs =
daN
Tcd =
daN
σ ab = tensione riscontrata in L/2 = Mab/W =
daN/cm²
σ c = tensione riscontrata in c (sotto P) = Mc/W =
daN/cm²
fp = freccia riscontrata in mezzeria di P =
cm
fq = freccia riscontrata in mezzeria di q =
cm
f max = freccia riscontrata in mezzeria (P + q) =
cm
famm = freccia ammissibile =
cm
1 daN = 1 Kgf
