INSERIRE I DATI |
per i decimali mettere il punto
per azzerare i risultati premere F5 |

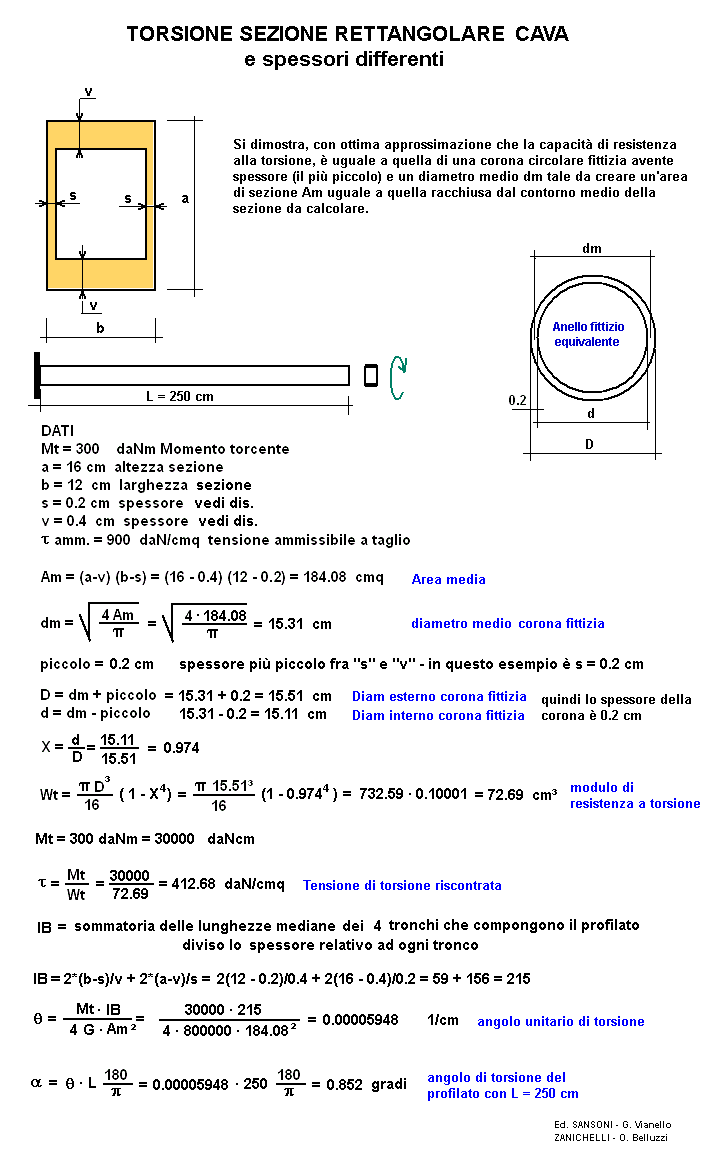

| Mt = Momento torcente = |
daNm |
| a = altezza sezione |
cm |
| b = larghezza |
cm |
| s = spessore |
cm |
| v = spessore |
cm |
| L = lunghezza profilato |
cm |
| G = Modulo di elasticità tangenziale |
daN/cmq |
| τ amm. = tensione ammissibile a taglio |
daN/cmq |
RISULTATI |
|
| Am = Area media |
cmq |
| dm = diametro medio anello fittizio |
cm |
| piccolo = il più piccolo spessore tra "s" e "v" |
cm |
| D = Diam esterno corona fittizia |
cm |
| d = Diam interno corona fittizia |
cm |
| X = d/D |
/// |
| Wt = modulo di resistenza a torsione |
cm³ |
| τ = tensione riscontrata |
daN/cmq |
| IB = sviluppo relativo agli spessori |
/// |
| θ = angolo unitario |
1/cm |
| α = angolo di torsione (riferito ad L) |
gradi |
| 1 daN = 1 Kgf --- (1 daN = 10 N = 1 Kgf) |  |
