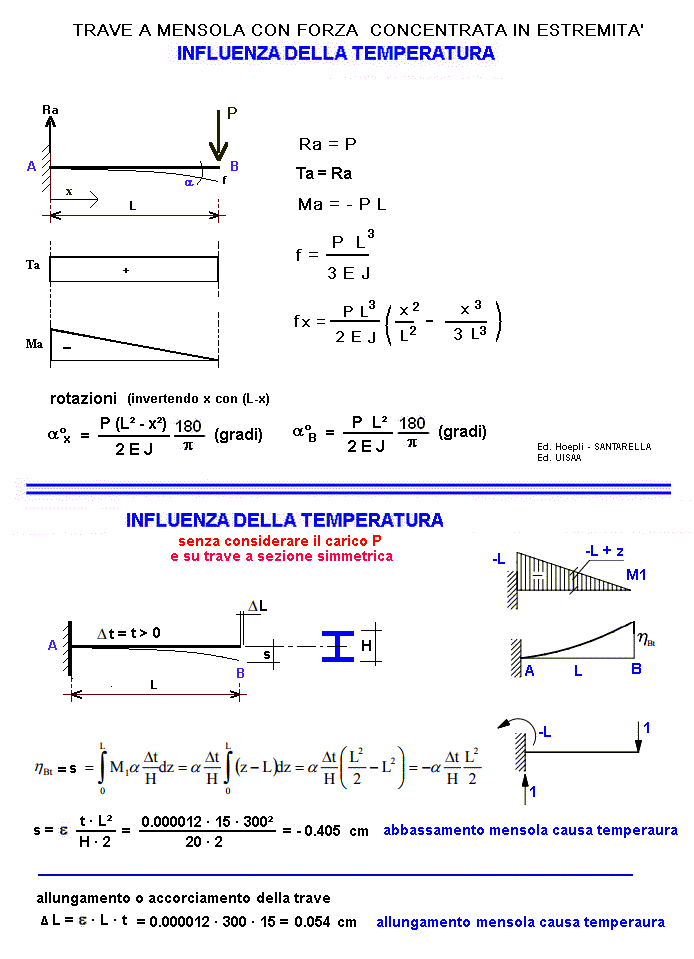

Variazioni di temperatura - calcolo abbassamento mensola per deformazioni termiche
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
x = (0,00 < x < L) = ascissa a piacere (<= L)
cm
t = variazione di temperatura =
gradi
ε = Coefficiente di dilatazione termica lineare
°C
-1
H = altezza trave
cm
RISULTATI
Ra = P =
daN
Ma = -P L =
daNm
Ta = Ra =
daN
σ A = tensione Max riscontrata in A = Ma/W =
daN/cm²
f = freccia max riscontrata = P L³/3 E J =
cm
freccia riscontata in x =
cm
freccia ammissibile =
cm
rotazioni
alfa in x = rotazione in x a piacere (0 ÷ L)
gradi
alfa in B = rotazione in B estremo libero
gradi
ABBASSAMENTO CAUSA TEMPERATURA
s = abbassamento mensola causa temperaura
cm
Δ L = allungamento causa temperaura
cm
1 daN = 1 Kgf
